在大型的EFP導播中，現場布線十分痛苦，除了布線的成本，線材的維護和高效使用也有極大難度，安全性又無法完全保證；在攝制組中，由于導演和攝影師有可能是分開的，這就決定了實時監看至關重要。

無線圖傳的出現，確實造福了大家！

以前的圖傳產品也存在弊端，比如一路視頻畫面必須占用一個頻道，在多機位情況下會出現頻道互相干擾。

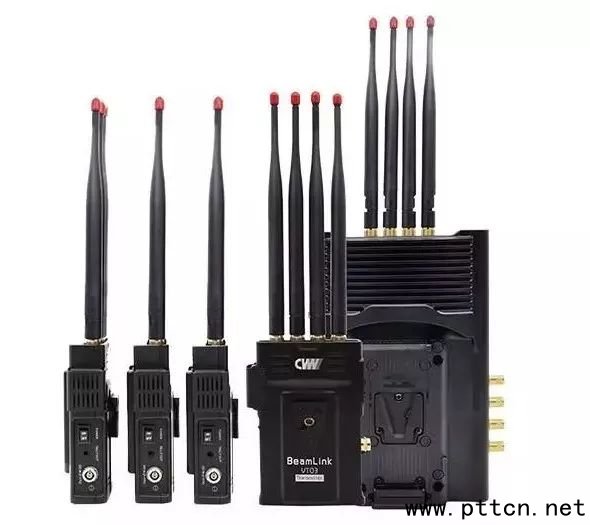

視晶無線的“天演系統”，最高可支持四發一收，可以實現：四路信號由四個發射器發出，一個發射器接收，再分發四路視頻信號到導播臺的效果，值得提的一點是四路圖像只占用一路信道資源，這一技術由視晶無線首創，行業第一家，也是目前僅有的一家，我們今天測試的是天演二發一收系統。

首先要說的是，視晶無線大家也許沒有聽說過，但他們是一家專注于專業級無線圖傳系統研發的廠家，曾經的大疆無人機、索尼教育系統等產品上，能看到他們的身影。部分專業產品，好萊塢導演合作開發，在好萊塢影視拍攝和美國艾美獎頒獎典禮上多有運用。

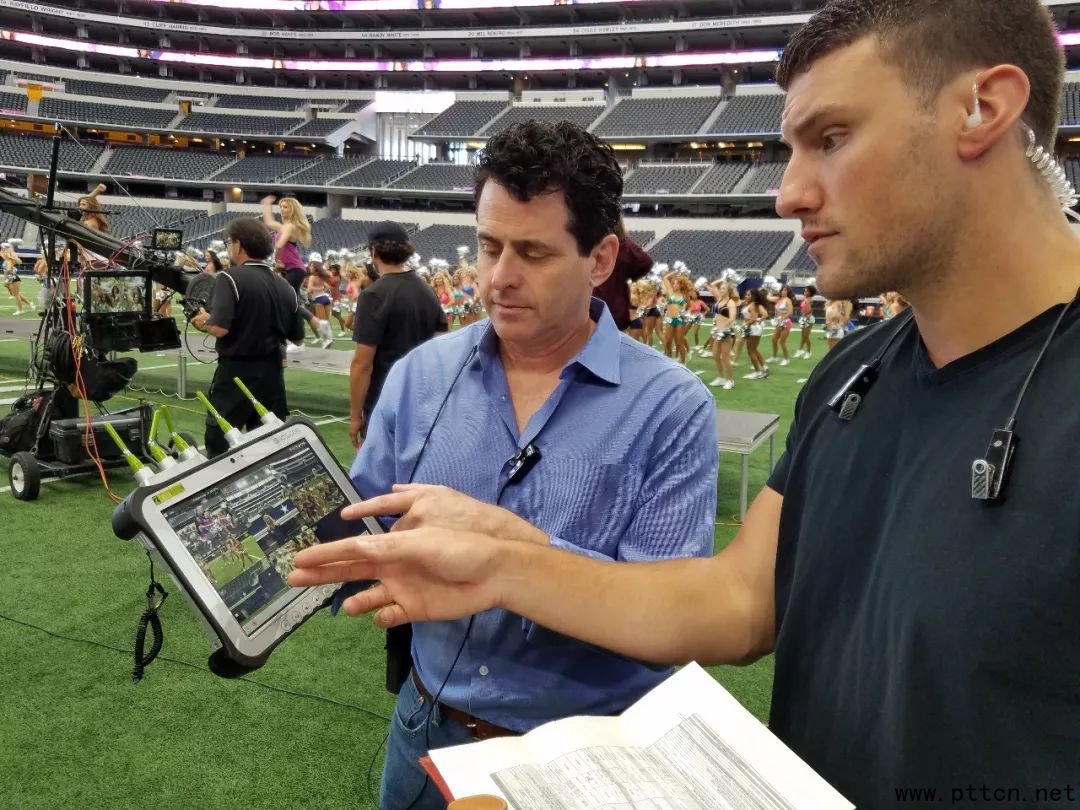

這是和好萊塢導演一起合作開發的ShotGlass“便攜式無線高清影視現場制作系統”

近年隨著國內圖傳市場的爆發，他們開始以自有品牌出現（過去主要是幫人OEM，國內好幾個品牌的圖傳產品，其實就是他們做的），應用領域也涵蓋了影視、教育、直播、融媒體、無人機等。總的來說，他們的無線圖傳解決方案十分成熟，是未來無線圖傳領域不可忽視的力量！

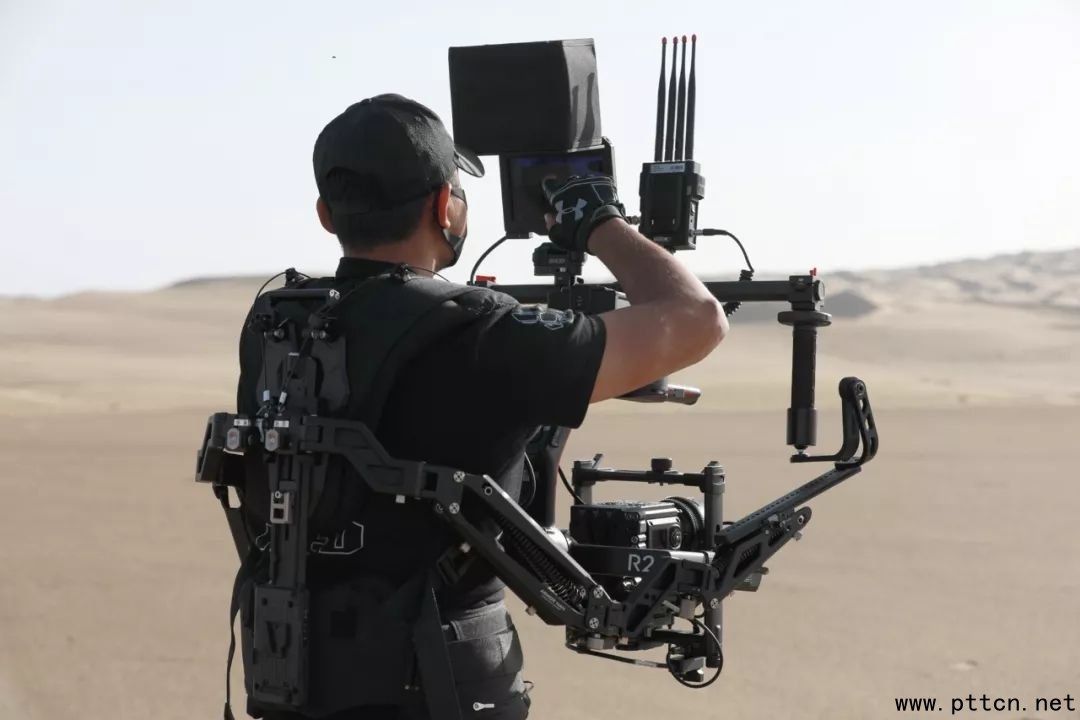

西藏?zé)o人區拍攝的實例，使用“天演系統”進行圖像傳輸

外觀造型

1、手提式安全箱 緊湊合理

EFP團隊每次出現的時候，總是提著各式各樣的安全箱。“天演系統”的包裝使用的也是手提式安全箱，打開即用，蓋上即走，符合使用人群的需求。

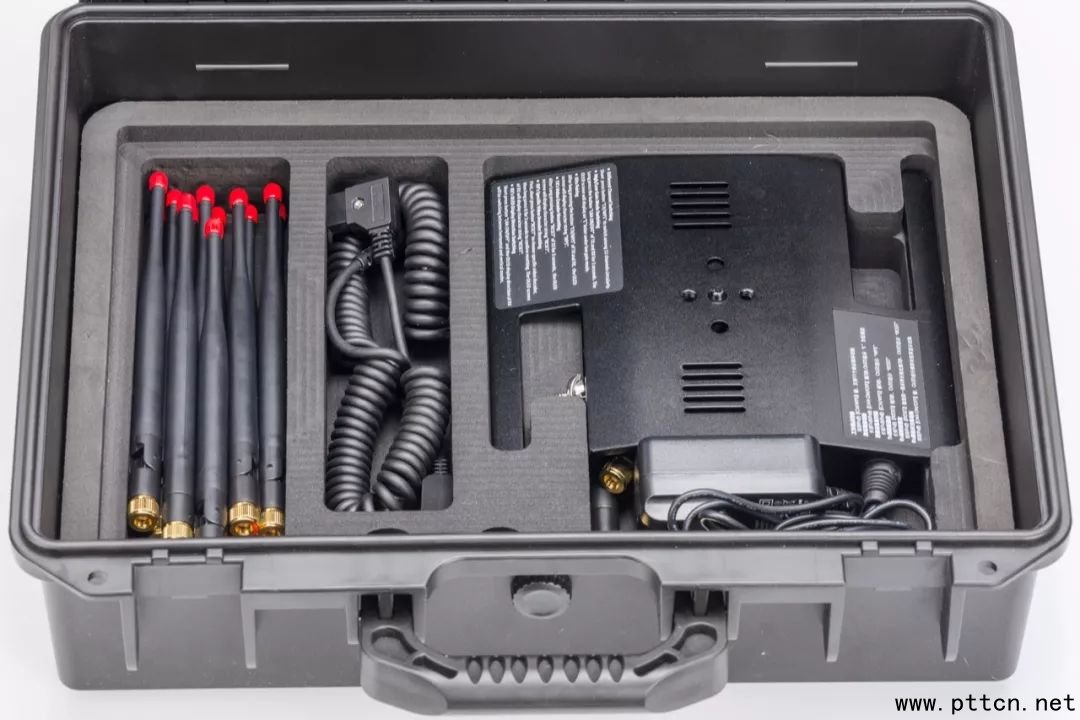

打開包裝后是說明書和兩個發射器與一個接收器，取出海綿隔層后底下裝的是天線和D-Tap轉Lemo轉接線，標準的配備。

2、四根天線、接口豐富

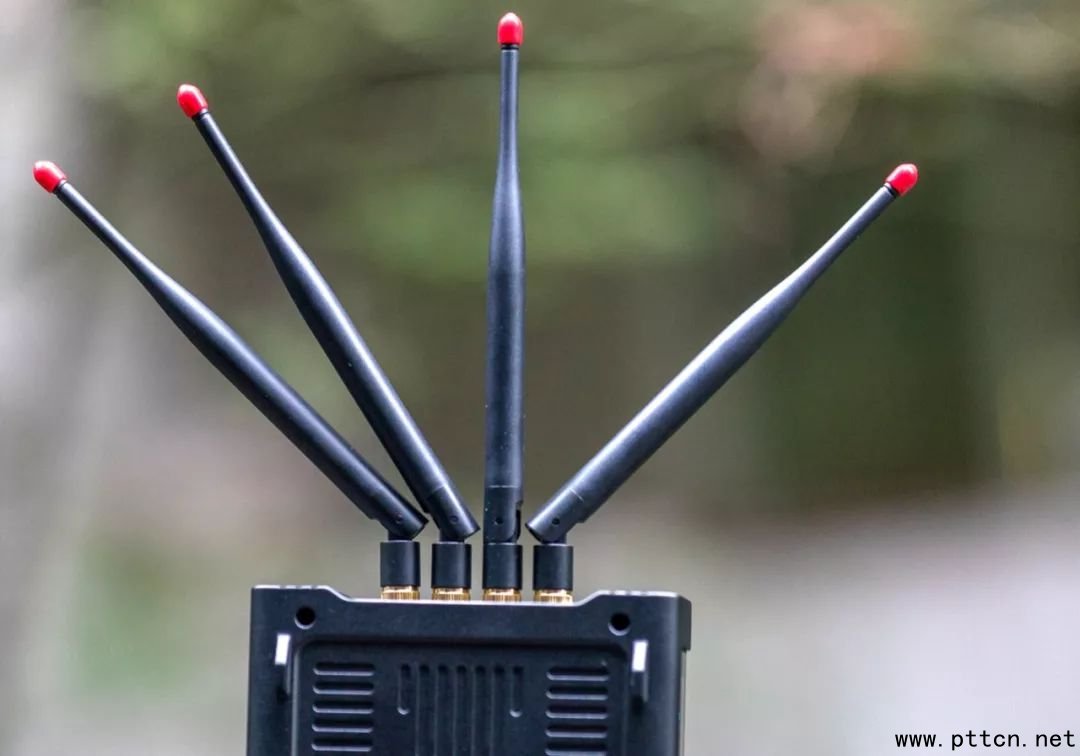

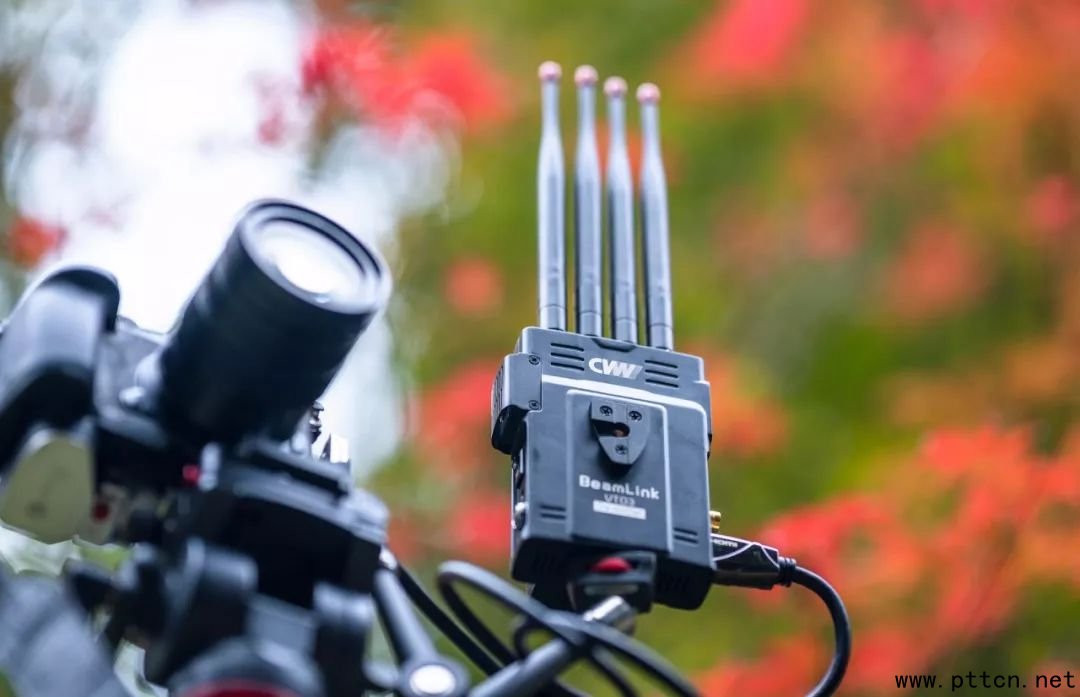

發射器上方可安裝四根天線，增強了信號強度。

機身一側有HDMI和SDI輸入接口，另一側則是電源輸入，開關及Tally輸出接口。各項功能都具備，非常直觀，但是缺少了視頻信號環出接口，一些小型設備只具有一個HDMI信號輸出接口，若是在外接圖傳的同時還想外接小監視器，則無法實現。

3、外觀造型與體積

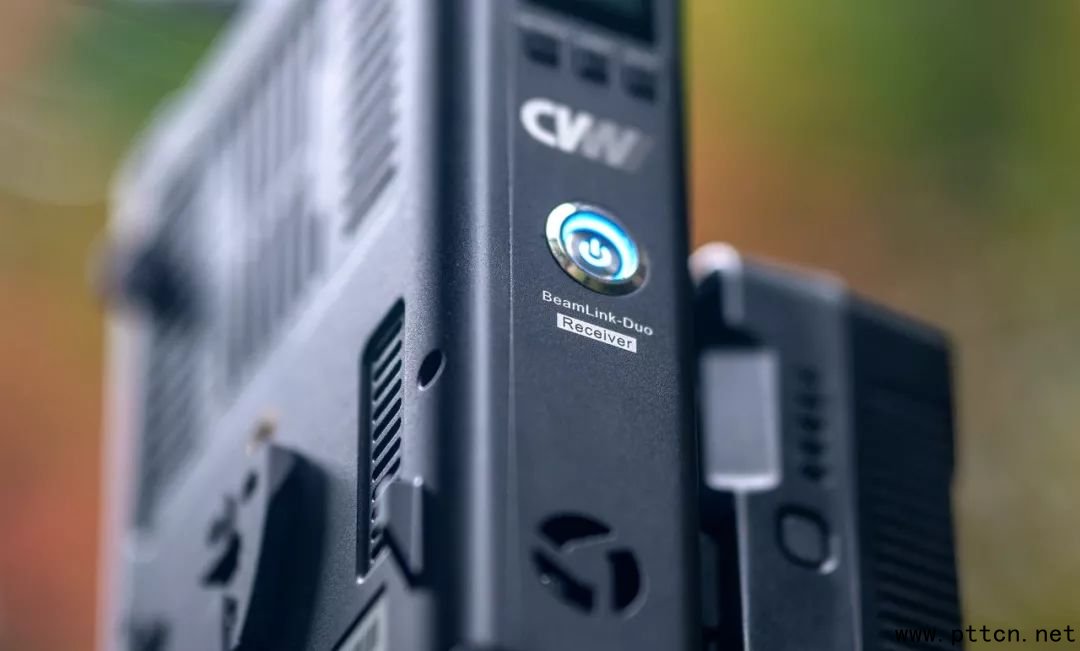

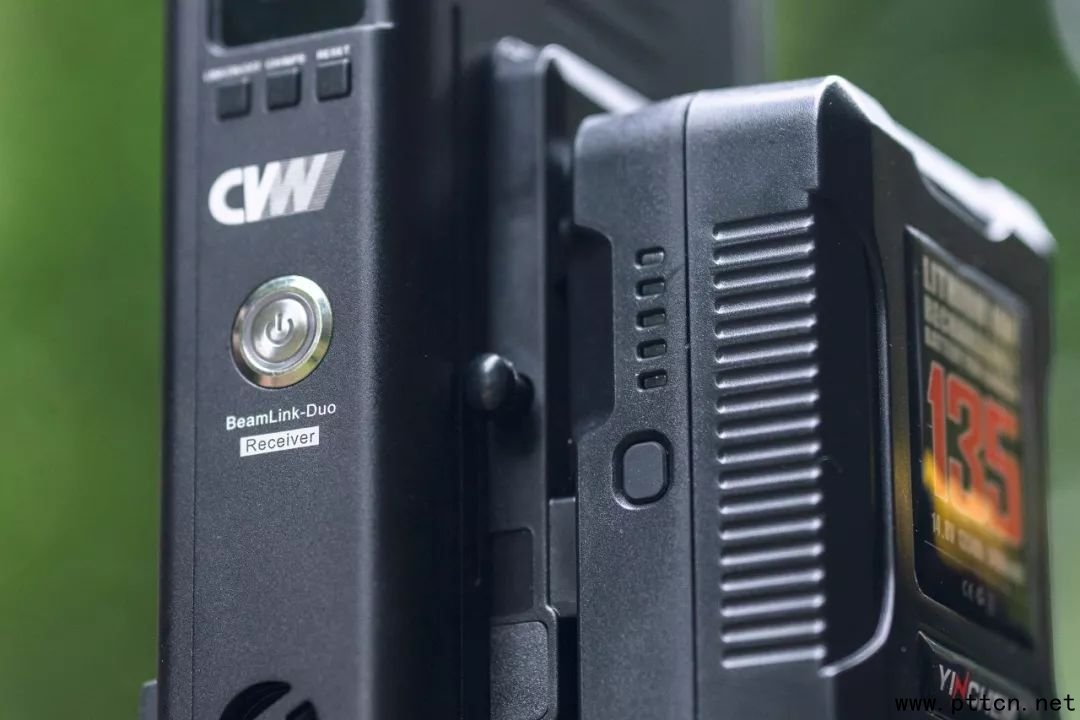

接收器的外觀造型比普通點對點無線圖傳的大許多，體積擴大主要是因為雙路接收、Tally與RS232功能需要更多的模塊與器件。它機身配備了四根天線，開關按鈕采用按壓式，在開機時按鈕半凹進機身內，很大程度的避免了誤觸。

該接收器配備了兩個SDI和兩個HDMI輸出接口，下方是卡儂電源接口，在演播室的時候，可以選擇外接電源。

如果外出拍攝，天演也為我們準備了V扣電池供電。

該系統同時具有LAN網口輸出，可以支持基于RTSP網絡拉流，很方便的實現網絡視頻流的傳輸，這一點在過去的圖傳是做不到的。同時也帶有TALLY輸入等EFP應用里必不可少的功能。

4、安裝部署

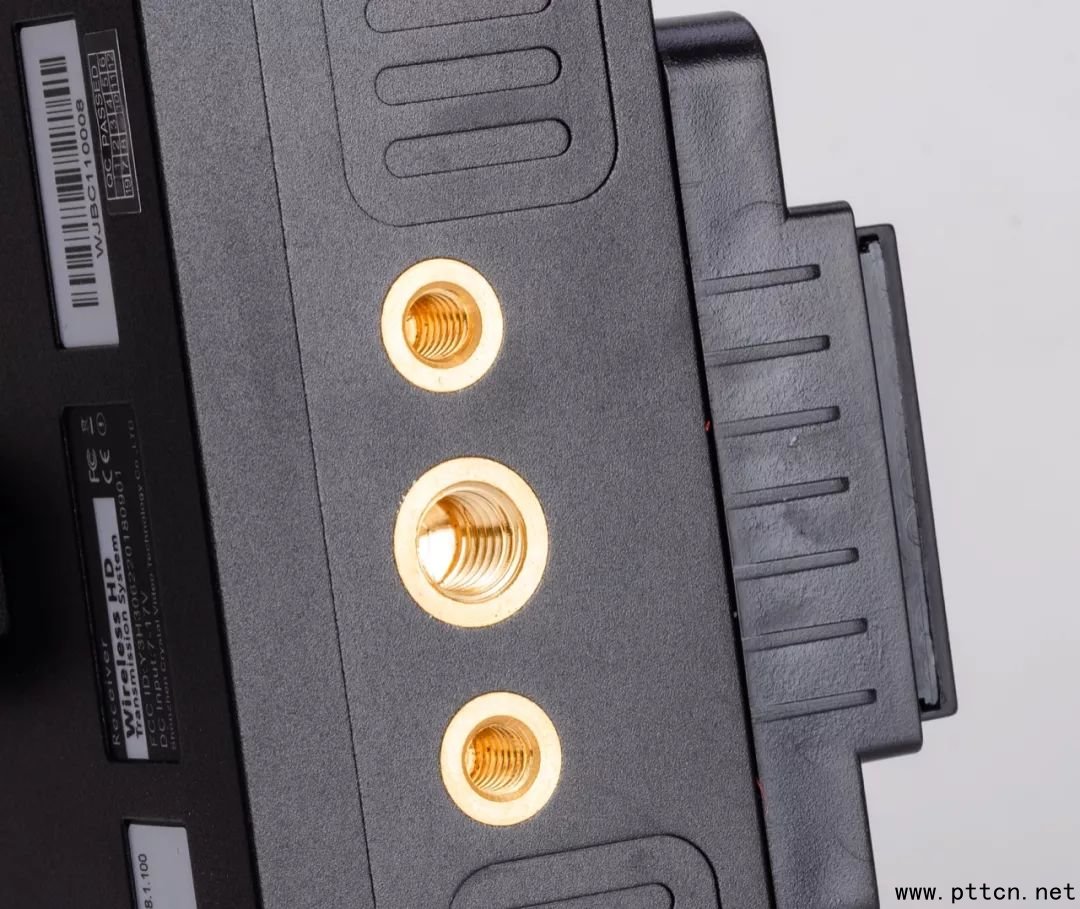

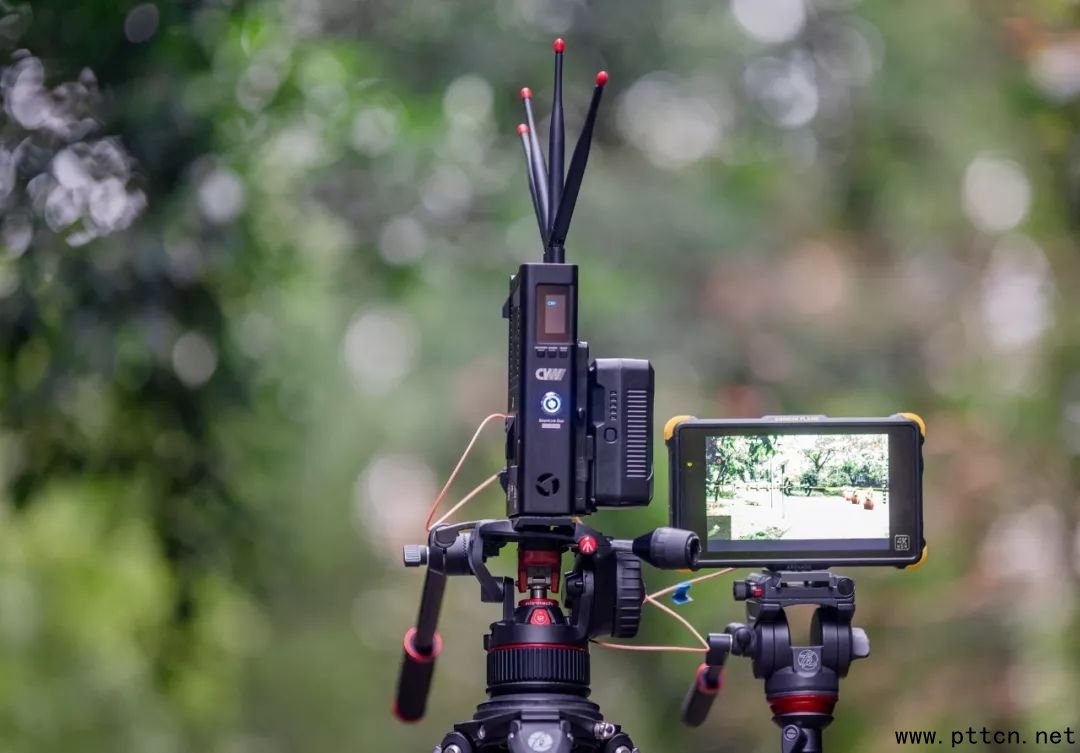

我們知道，接收器需要架至較高處才能發揮接收的最大功效，所以一般都會放置在燈架上，這時候需要一到兩個螺孔。該機下方提供2個1/4螺孔，1個3/8螺孔，綽綽有余！

最強大的創新之處

與以往布線接線再測試相比，“天演系統”可以讓單人完成兩到三個人完成的事，省去了將攝像機與導播臺連接的復雜的線纜。將接收器與發射器調整至相同的信道，即可實現連接，不需要等待，極大的提高了效率。

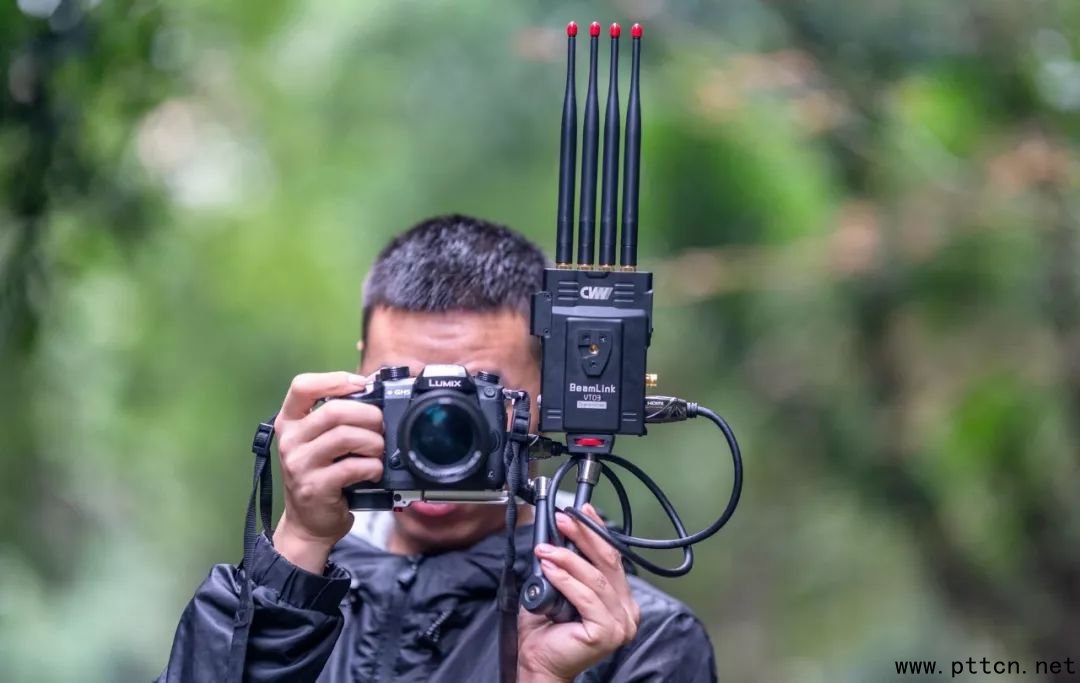

只需一個怪手與相機連接，單兵作戰更加輕便、快捷

多個機位只需要一個信道，若是有四機位以上的需求，則可以購置兩套系統，就算是八機位也只需要兩個信道，若是一對一的無線圖傳，在八機位情況下需要八個信道，互相受干擾的幾率大大增加（若是干擾降低，則必須選擇1、3、5或2、4、6這一間隔性頻率）。

在大型的拍攝或直播場合，如果無線機位超過5個且保證信號穩定傳輸，因為要隔開頻點使用無線圖傳，基于Amimon技術平臺的產品將無能為力。而即使只有1個可以使用的頻點，如果架設天演四路圖傳，就可以保證多達4路無線高清視頻的傳輸；而如果有5個頻點可以使用，則最多可以保證多達20路無線高清視頻的傳輸！

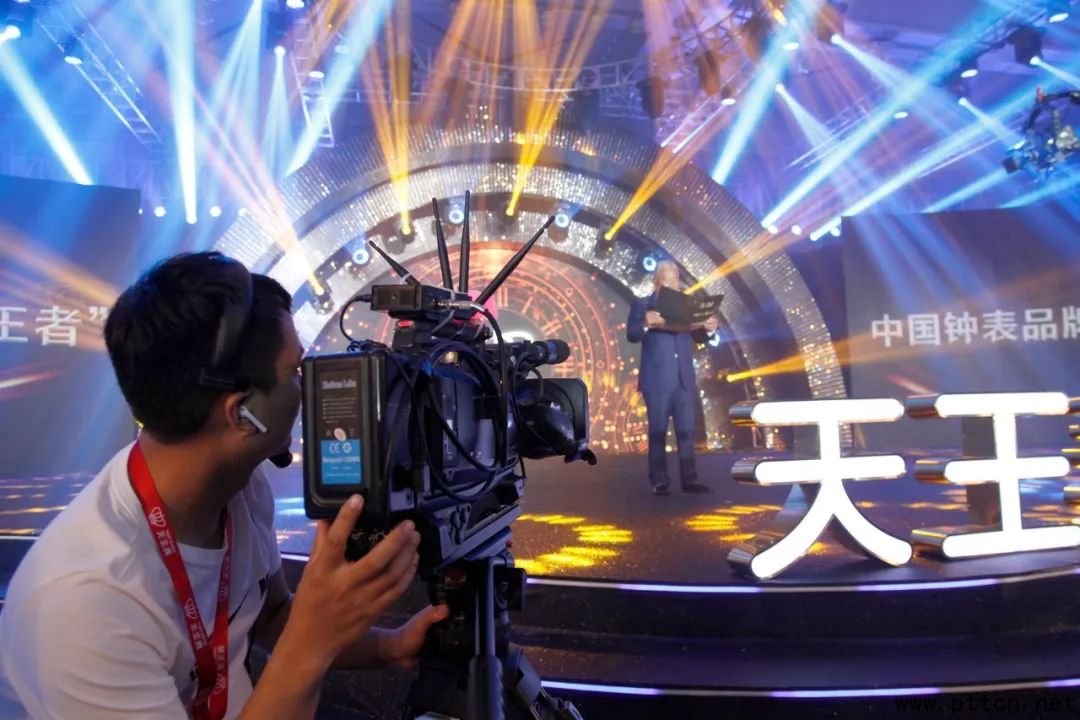

天王表30周年品牌慶典直播現場

實拍測試

視晶無線在技術方面不段革新，讓無線圖傳不再是一對一，而是多對一。“天演系統”有二發一收和四發一收兩套方案，自主開發了基于第三方芯片方案的編解碼和專業級（WI-FI）無線傳輸方案的系統。

在開機后對頻方面反應稍慢，按鍵反饋也有些遲鈍，但這些都在可容忍的范圍內，現場調試設備屬于準備工作，在這上面花費時間也是可以理解。

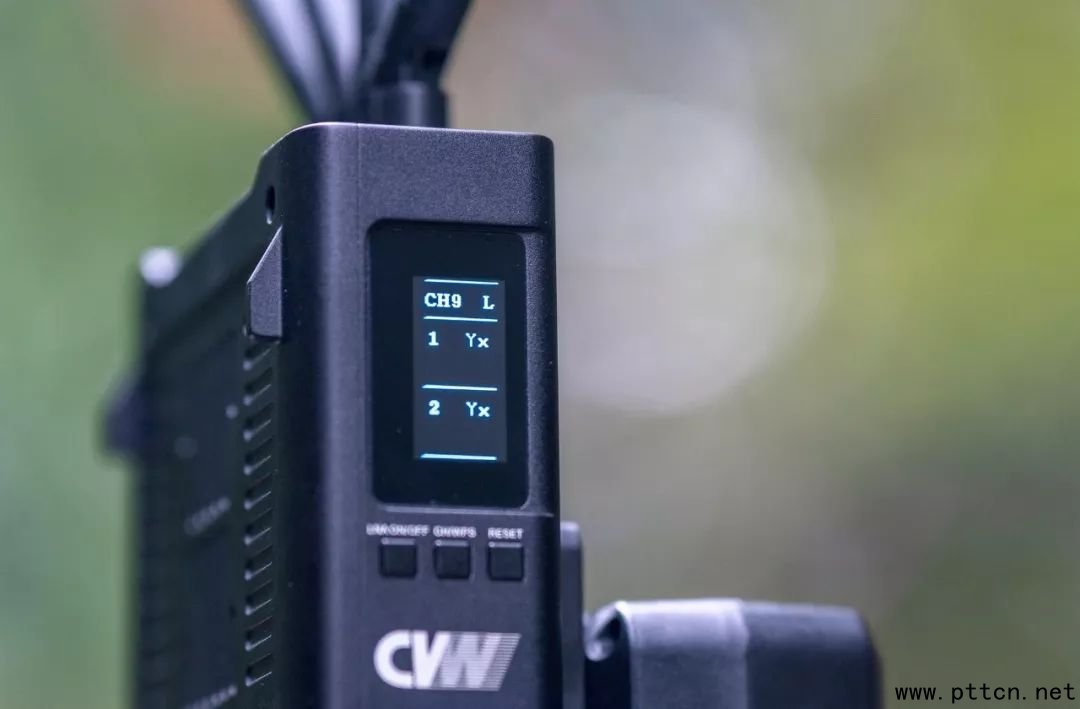

接收器和發射器連接后，圖像開始傳輸，這時會顯示VIDEO的字樣，接收器調整頻率的同時，發射器也會自動調整頻率。

開機約1分鐘，我們可以看到等待連接中的指示

此時把發射器調整到對應頻道，就可以連接了

1、距離與穩定性

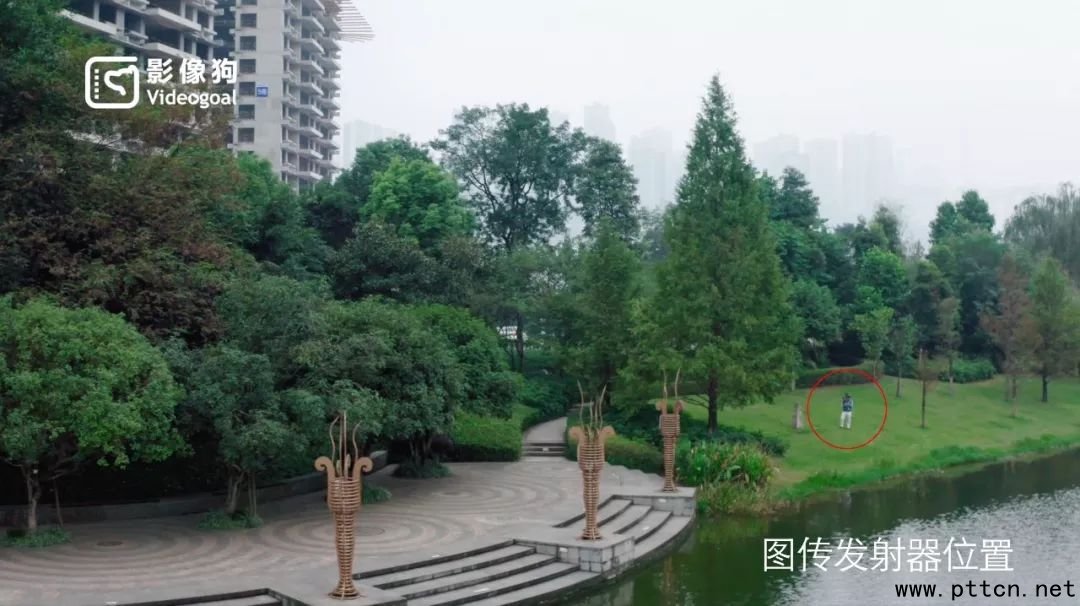

我們可以從測試中看到，接收器往前走的時候圖傳信號即使衰減，也不會出現閃屏等現象，官方數據標稱可以達到700米。因為工作在5GHz頻段，無線圖傳其實都無法實現穿墻功能，只能實現墻的繞射，而繞射就會減少有效傳輸距離，我們實際測試中在300米位置信號剩下一格，主要原因是周圍的施工建筑阻擋，鋼筋水泥在很大程度上影響了信號傳輸，造成衰減。所以在實際使用中，大家使用無線圖傳，一定要考慮建筑、樹木、人體等遮擋造成的信號衰減，盡量選擇傳輸距離遠的產品。使用時盡量保持發射機和接收機之間空曠可視。

2、延遲測試

通過測試我們可以看到圖傳具有一定程度上的延遲，官方標稱延遲在70ms左右，在測試視頻中可以看到相機圖像顯示和圖傳外接的監視器顯示差距在100ms以內，所以官方數據應該是可信的（實在抱歉，我們的測試設備無法更精確），這一延遲主要是由于圖像傳輸中需要圖像編解碼。

在實際使用中，現場直播中外接調音臺后可以將聲音延遲，從而實現延遲統一，所以這一點延遲在大型直播中屬于可控制范圍。

傳輸穩定性

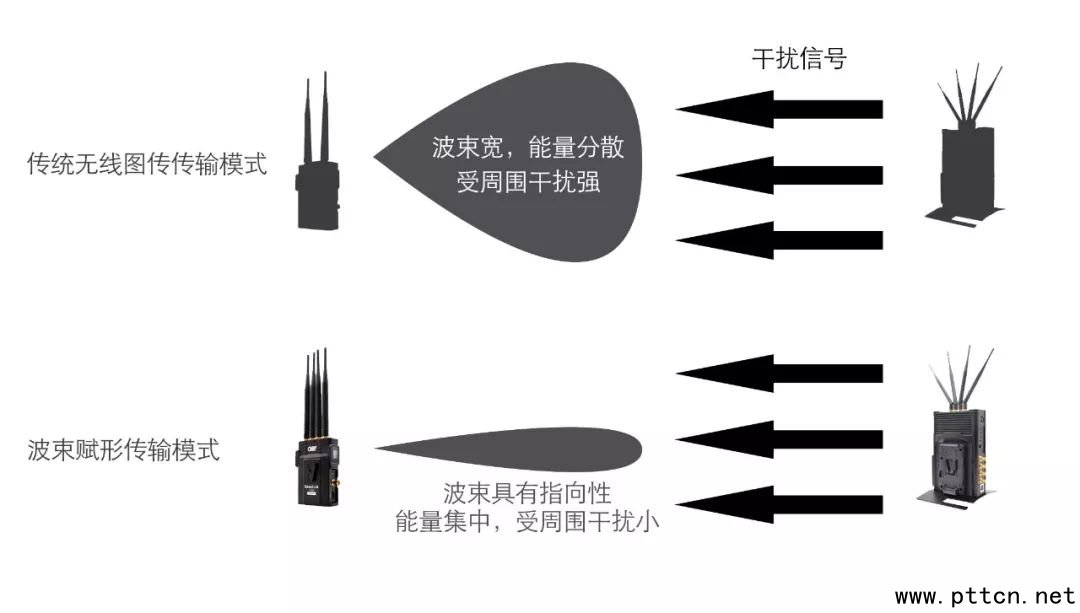

在一些人多信號繁雜的街段，“天演系統”依舊可以勝任工作，這主要依靠特殊的無線傳輸模式，波束賦形技術，使無線波束更加集中，傳輸效果更加穩定。大家可以將這一技術簡單的理解為我們在喊話的同時使用了喇叭，所以聲音會相對集中且聲音會增大。這一技術的加持，讓天演圖傳信號傳輸?shù)姆�(wěn)定性強于目前市面上基于Amimon技術平臺的無線圖傳產品。

我們以前見到的無線圖傳發射器往往只有兩根天線，而“天演系統”的發射器有四根天線。天線的增加提供了更大的傳輸能力，更遠的傳輸距離，天演采用的4x4MIMO天線技術，讓視頻傳輸信號的穩定性更強。在周圍干擾環境相同時，這一技術相比基于Amimon平臺的無線圖傳產品，信號能力更好，傳輸距離更遠。

我們還進行了極端情況的測試，將接收器和發射器連接好后，逐一取出天線，發射器取出四根天線后還可以繼續使用，信號剩下一格，而接收器取出第三根之后無信號，剩下兩根天線的時候還是可以接收，但是距離在10米以內。

當然，在測試過程中我們也發現這套系統的一些缺點。比如斷開后重新連接緩慢，有時連接完成后會出現畫面分割現象，但都可以通過重啟解決。

連接后出現畫面切割，重啟監視器后恢復正常

天演系統最高可傳輸15Mbps碼率的視頻，距離越短碼率越高，網絡直播在6Mbps左右就是很高水準，再高的碼率有些非光纖的網速跟不上，會有卡頓，無法實時觀看直播。

即使應用在廣電場景，這一標準也是足夠的，中央電視臺，各省衛視上星后播出的碼率都在17.3Mbps左右，下一級的電視臺采用動態碼率，在5-12Mbps之間，而“天演系統”可傳輸?shù)淖罡叽a率基本上符合制作及播出需求。

強大的創新功能

1、      全信道傳輸能力

全信道傳輸即視頻信號+控制信號+語音信號 通過一個無線信道進行傳輸，這是行業發展趨勢。Amimon平臺的產品如需在產品上增加tally或語音功能，需要用另外的信道資源。同一套產品，使用的信道資源越多，被干擾的幾率越大。天演系統只需一個信道資源，就可以傳輸Tally和語音，也就是實現了全信道傳輸。這就好比在一條公路上，汽車總是比摩托車載的人更多，也更加安全。

天王表30周年品牌慶典直播現場

目前天演系統已經具備tally功能，語音功能將會在未來開發。該系統基于WIFI通信的天然優勢，可以輕松實現全信道傳輸，已經實現了視頻和控制信號，之后的語音對講也可以在全信道的傳輸中實現，將以前EFP團隊中獨立的tally系統，通話系統，畫面?zhèn)鬏斚到y(tǒng)統統替代了，一套設備即可實現幾年前多套設備的效果。

Tips：tally系統是演播室里不可缺少的一環，簡單的可以理解成控制臺和接收器，控制器在導播間，和導播臺相連，接收器一般架在攝像機上，有些外接小監視器自帶tally燈。通過和導播臺連接后，tallly系統可以讀取導播臺是否使用該攝像機的畫面信息，隨后將信息反饋成紅燈和綠燈，攝像師看到相關顏色的燈后，可以清楚的知道導播是否正在使用自己所拍攝的畫面。

2、      基于IP協議傳輸，方便接入更廣泛的系統

“天演系統”也是基于IP協議，方便在拉流模式下實現其他系統的對接，在技術演進的過程中，基于全I(xiàn)P結構的產品不容易被淘汰，可以通過技術升級達到更大數據量的傳輸，我們所接觸的互聯網及許多產品都使用了IP結構。

Tips：IP協議是全球網絡數據傳輸最廣泛的通信協議，從家里WIFI到我們使用的有線網絡，無一例外都是使用了IP協議，設備與設備之間數據傳輸通過尋找對方的“門牌”（也就是IP地址），“開門”（配對后）進行數據交流。

3、多發多收功能

這款“天演系統”不僅可以實現多發一收，最強大的是還實現雙/多接收機模式應用，簡單來說就是可以將四路信號通過多臺接收器，輸出多路信號給予片場不同的崗位，錄音師，攝影指導等可以通過其他接收器接收到和導演一樣觀看多機位的權利。

采訪著名導演丁晟

“天演系統”有雙路和四路兩種版本，雙路傳輸距離達到700米，四路傳輸距離可以達到500米

綜述

“天演系統”的出現方便了EFP團隊，在節省大量人力物力的同時，穩定性也得到保證。這套系統滿足各個應用場景的需求，在商業直播，教育，醫療都可以得到廣泛應用，在影視拍攝中可以作為雙機位的監看。

穩定性和安全性是這套系統帶來的最大驚喜，多發一收意味著同一信道里要塞進二路至四路的視頻信號，而作為老牌的圖傳廠家，視晶無線在技術難度增大的同時能保持圖像傳輸?shù)姆�(wěn)定性，確實值得肯定。由此也看到了視晶無線在無線圖傳領域的技術底蘊和創新實力。

大家想了解更多關于視晶的產品，可以登錄：www.cv-hd.cn查看

 優點：

1、技術創新，首創多路視頻只占用一路信道資源進行傳輸，行業獨家

2、采用波束賦型和4×4MIMO天線技術，繞射及抗干擾能力更強

3、視頻、tally、語音只占用一個信道，節省信道資源信道，減少被干擾幾率

4、使用過程中穩定性好，不會斷連等現象

5、基于IP架構，可通過RTSP拉流實現網絡傳輸

缺點：

1、開機后反應較慢

2、斷開后重連緩慢
