海能達PDC680上手已經有段時間了，已經發過兩篇作業《拔草海能達PDC680》和《海能達PDC680設置aprs信標》.最近這段時間也有入這機子的朋友，對于老玩家可能各種操作已經輕車熟路，但是對于新接觸這個機型的朋友，可能會比較懵。今天就簡單的介紹下海能達PDC680這個機子的設置方法。PS：海能達PDC680這個機器是多模式融合機型 ，這里僅對模擬和數字對講機的功能做個介紹。和其他專業機型一樣，海能達PDC680并不完全支持手置頻：數字模式的通話組無法編輯，模擬模式下亞音無法編輯。所以主要功能還是需要電腦寫頻來實現。

　　一、首先下載寫頻軟件。

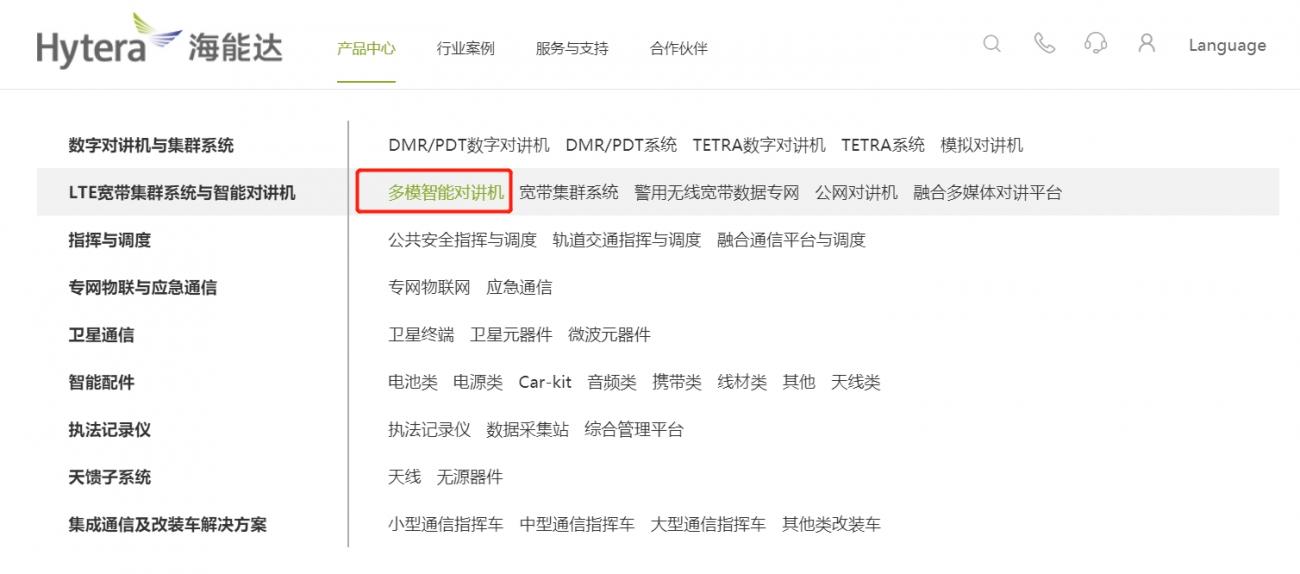

直接打開海能達的官方網站，海能達PDC680是多模式智能對講機。

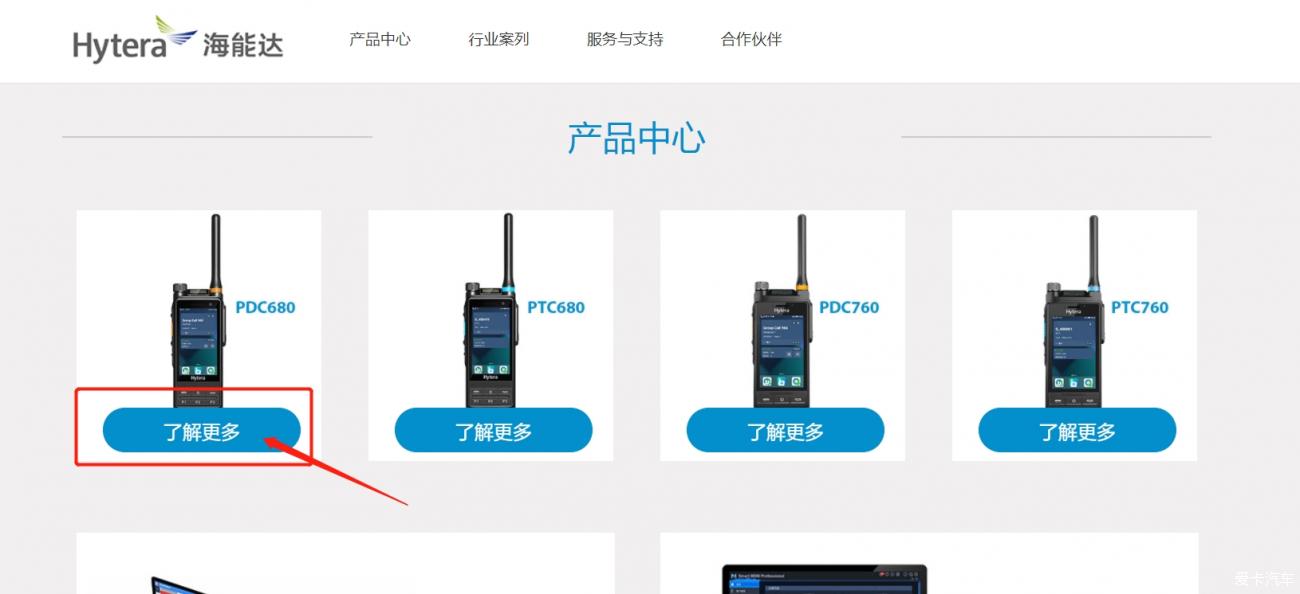

在海能達PDC680頁面的下面，找到產品中心 點擊“了解更多”

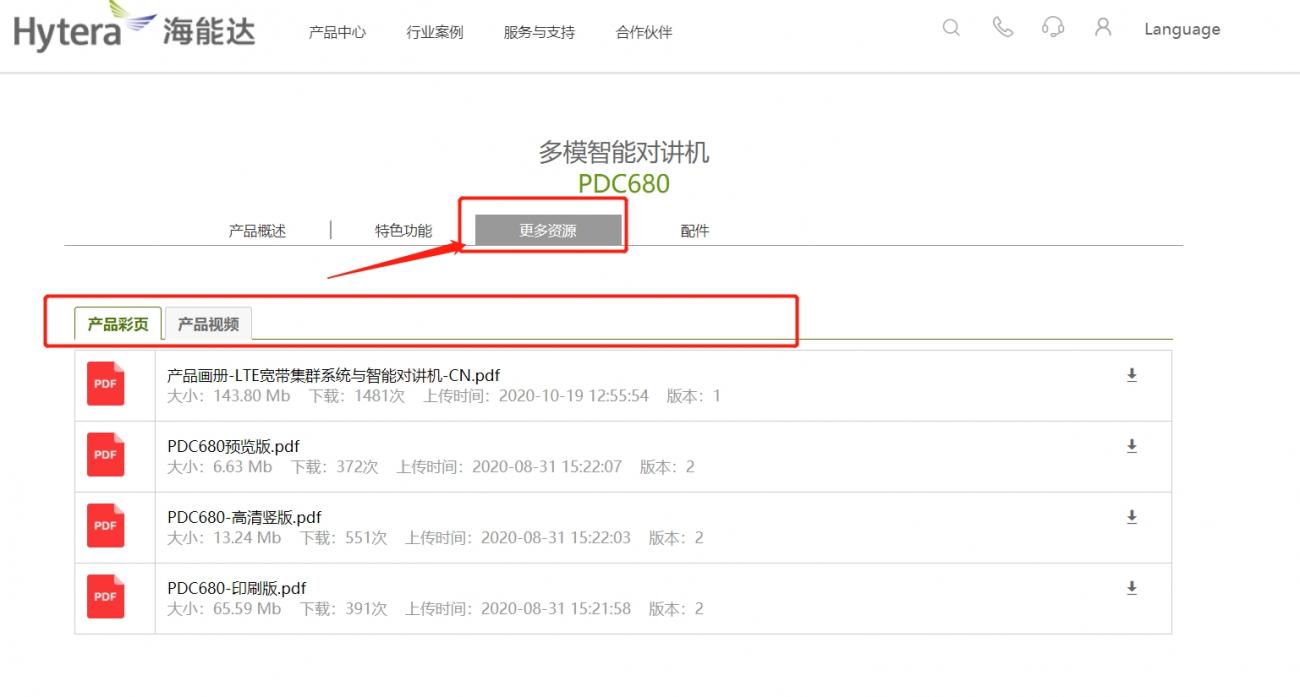

這里只能看到產品的彩頁 并沒有發現寫頻軟件。

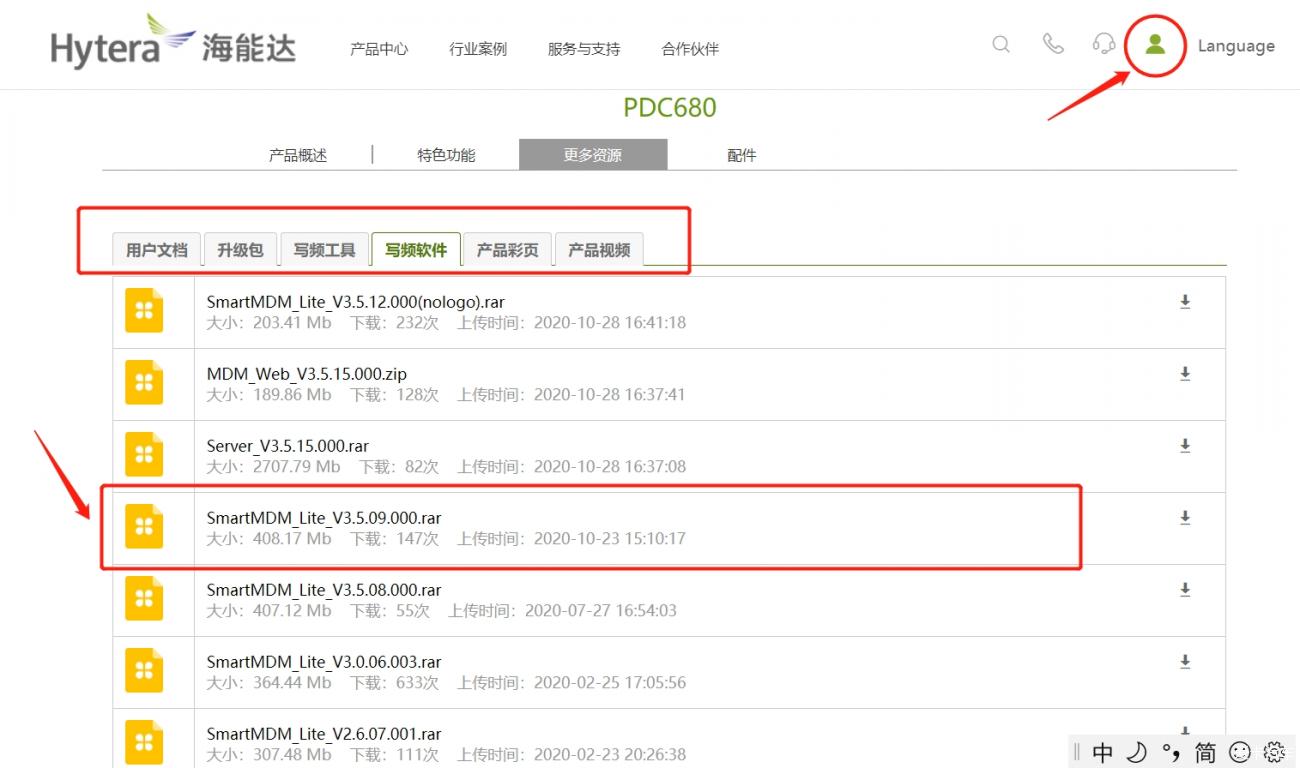

點擊右上角的頭像標志 免費注冊 并且登錄后。 就會看到用戶文檔、升級包、寫頻工具、寫頻軟件等內容。 整篇文章應用的寫頻軟件的版本都是箭頭所指的版本。 下載安裝就好了。

　　二、讀頻寫頻操作。

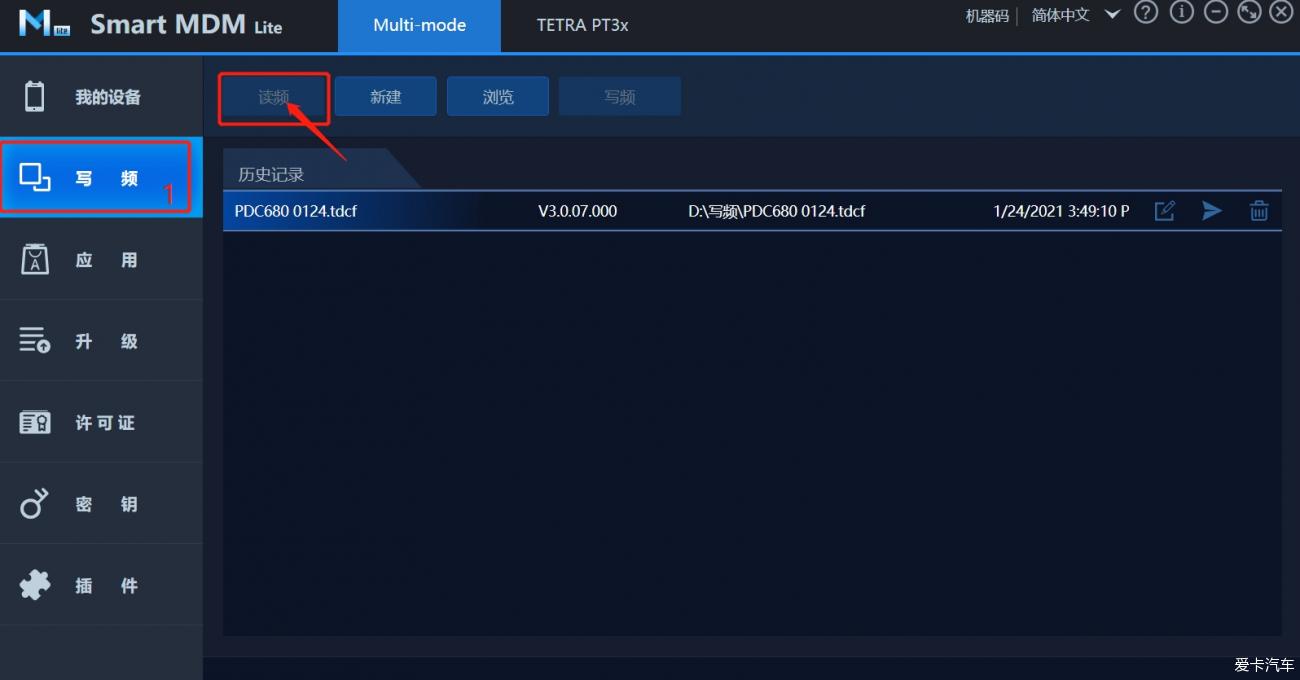

寫頻軟件正確安裝之后，用寫頻線把對講機和電腦正確連接。并且寫頻軟件顯示已經連接成功后。可以在寫頻菜單下，選擇讀頻。也可以編輯或者直接寫入已經有的存檔。

三、相關的設置.
編輯界面比較整潔，有大廠風范，但是邏輯有點燒腦。

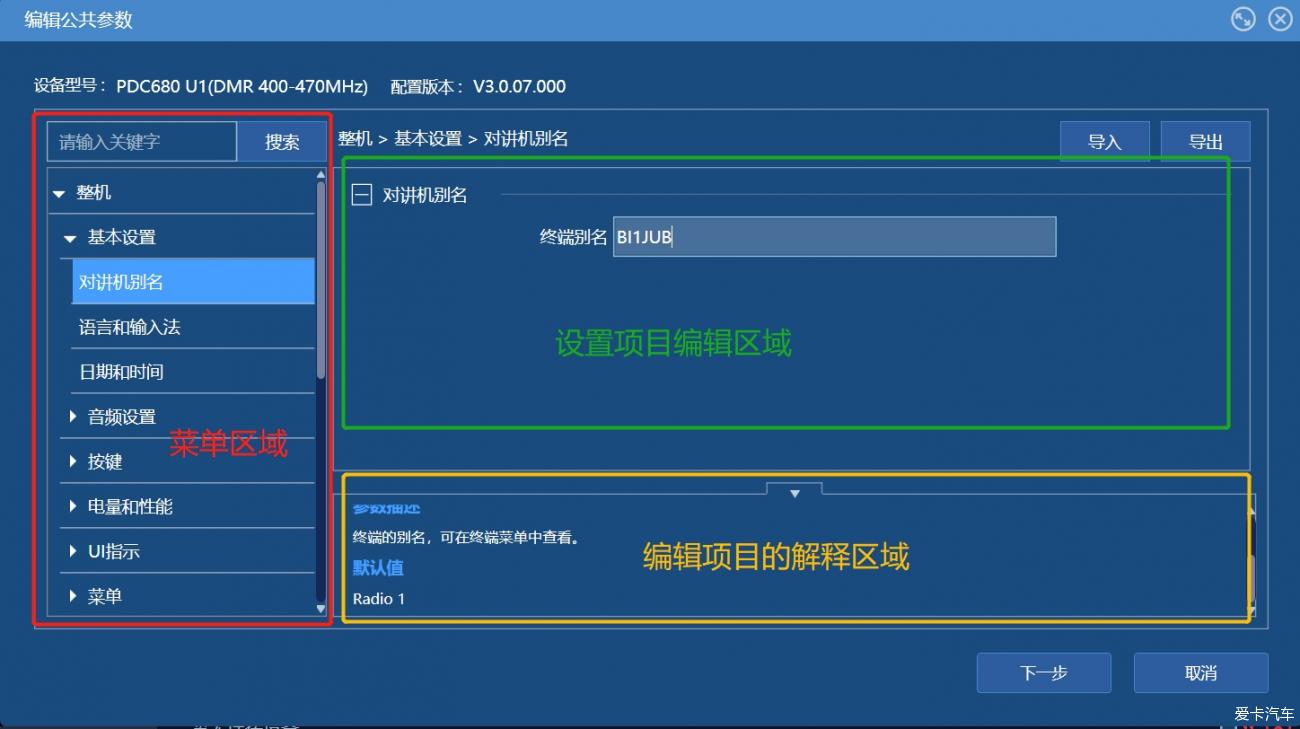

1.對講機別名設置。方便與其他機型通聯的時候 可以自動保存通訊錄。

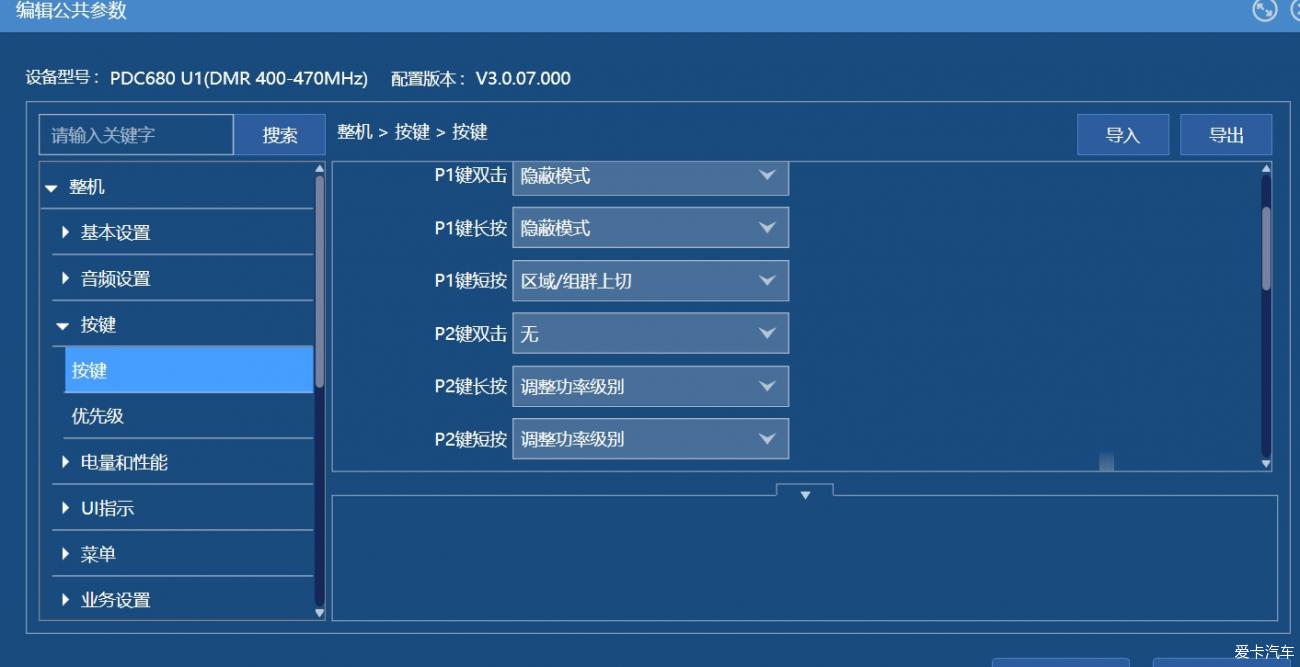

2.設置快捷鍵。比如高低功率的切換， 區域，組群的調整，靜音模式等等，看需求來調整。

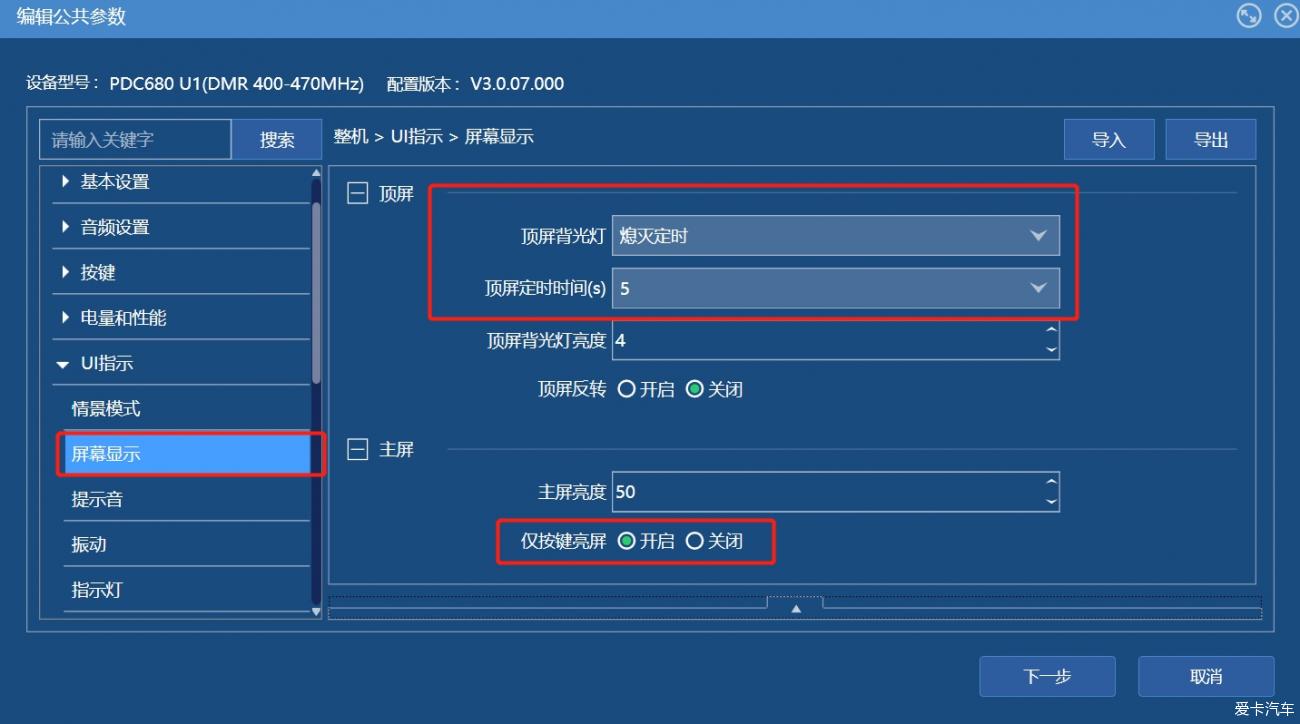

3.設置屏幕的亮屏方式以及頂屏的定時。 這么大的屏幕，時常喚醒 會非常費電，減少對講機的續航。建議按需求調整。

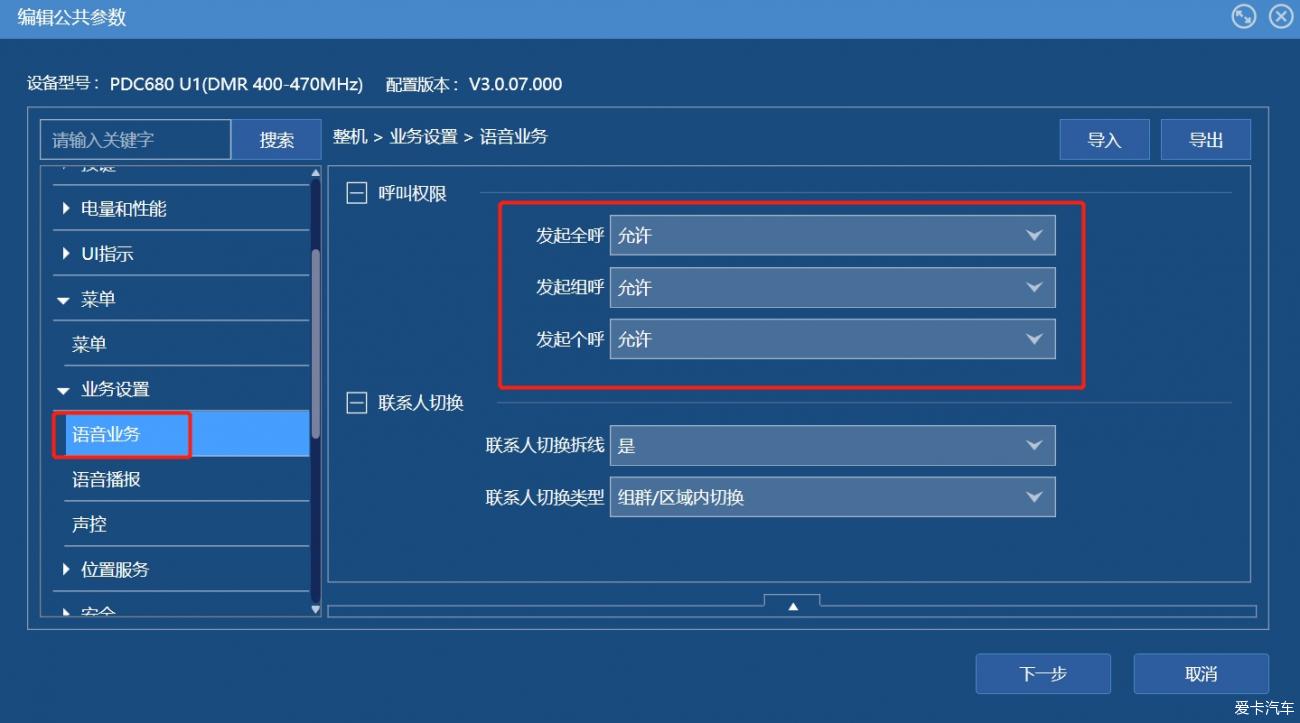

4.調整呼叫權限。建議全部開啟（數字模式下應用）

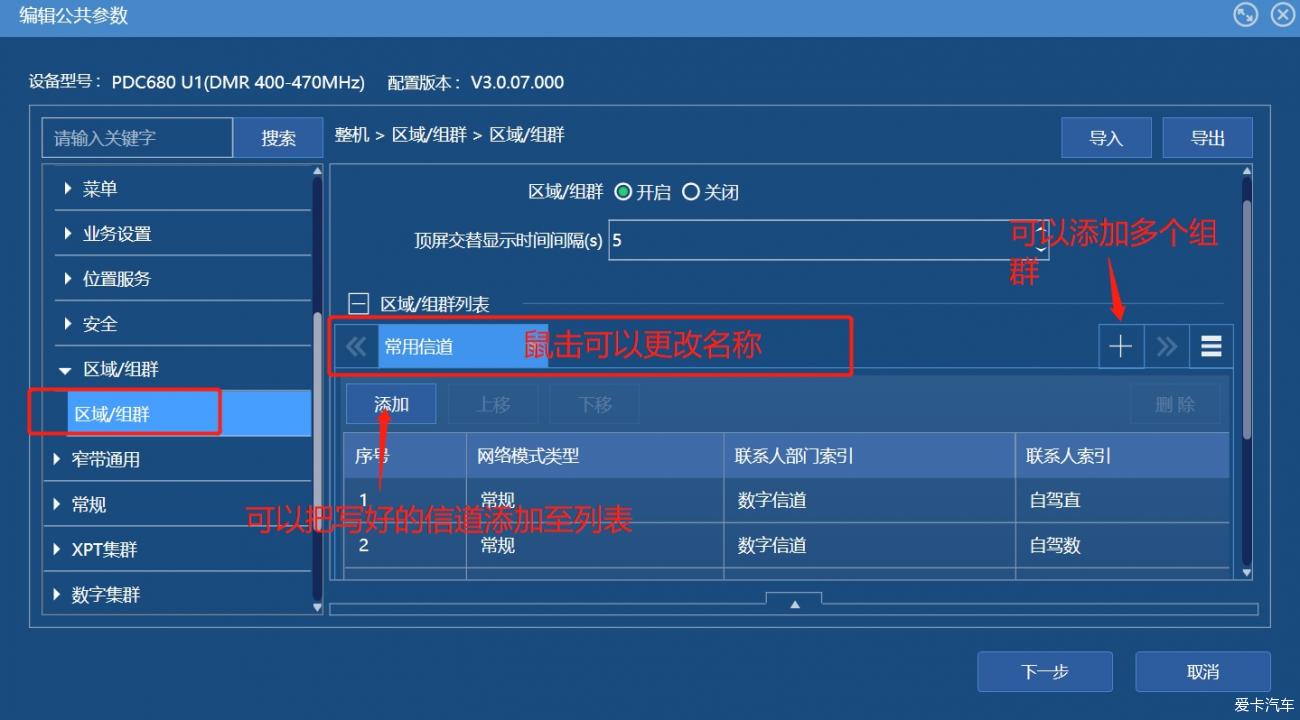

5.添加區域/組群列表。 在不同工作模式的情況下，可以便利的切換信道（同時切換工作模式）

四、設置區域以及添加模擬數字信道。

一）、模擬信道的添加和編輯

1.添加模擬信道。菜單項選擇模擬信道，右邊的編輯區域內就會顯示出所有的已經編輯的模擬信道的列表。點擊紅框內的添加按鈕。就會跳出新的模擬信道的編輯窗口。

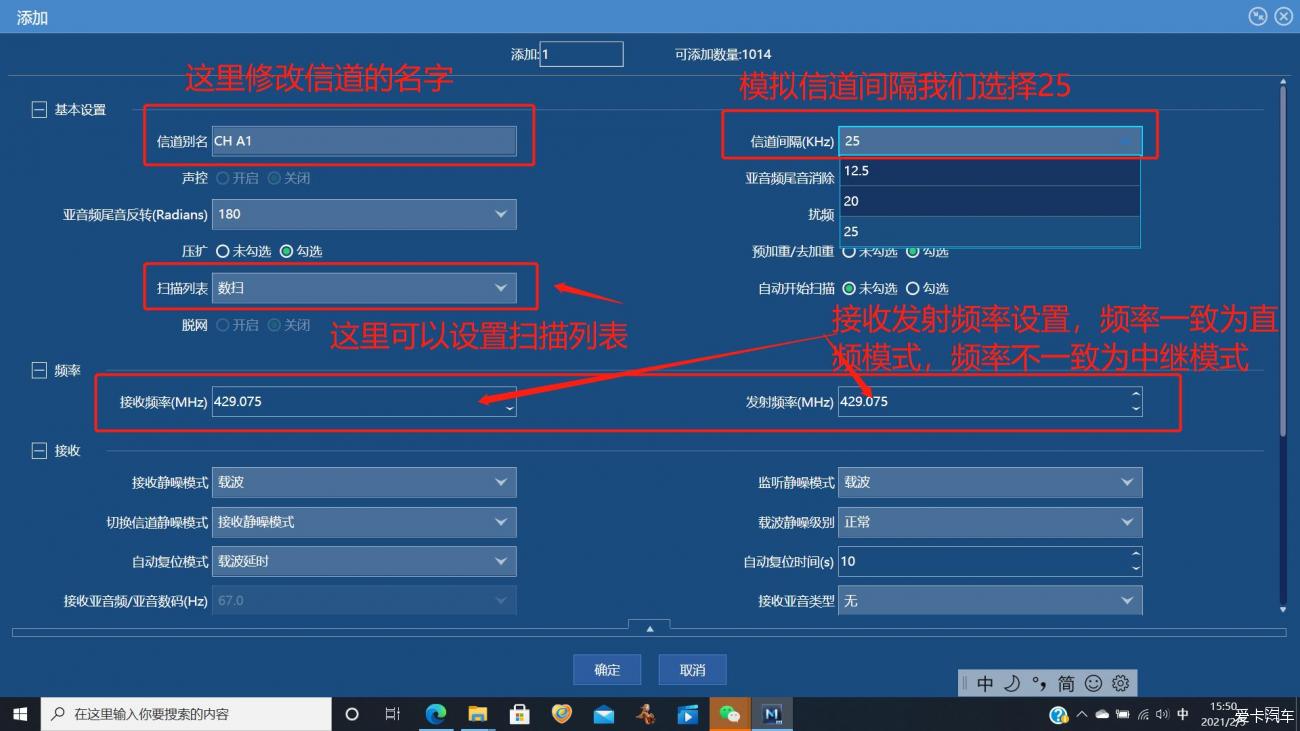

2.模擬模式下直頻信道編輯. 可以設置信道名稱。信道間隔選擇25，聲音更洪亮好聽。可以加入掃描列表。當接收和發射頻率一致時，信道為直頻模式。脫網模式不可設置。

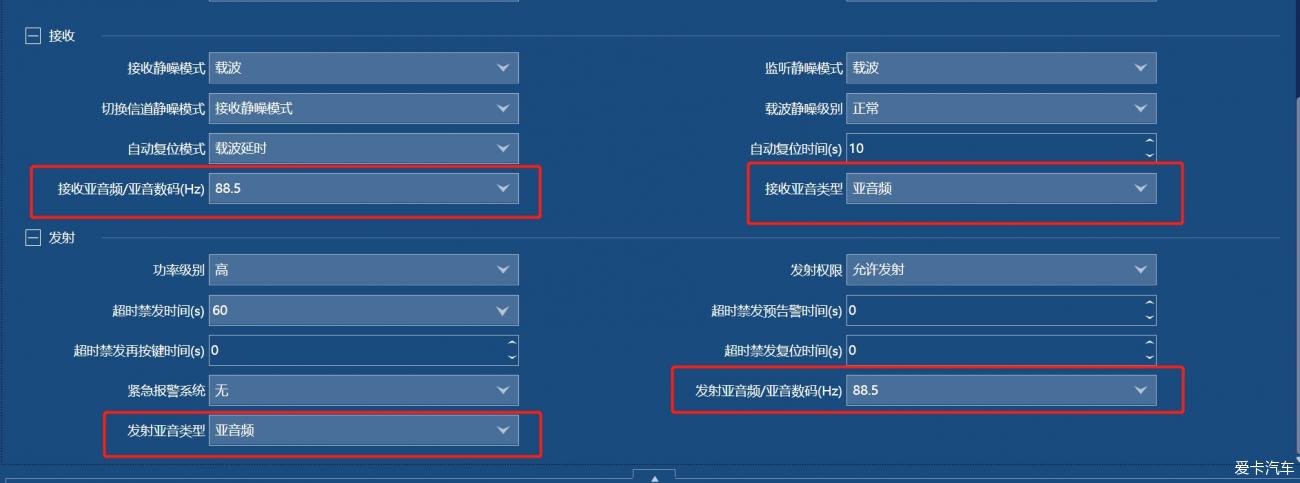

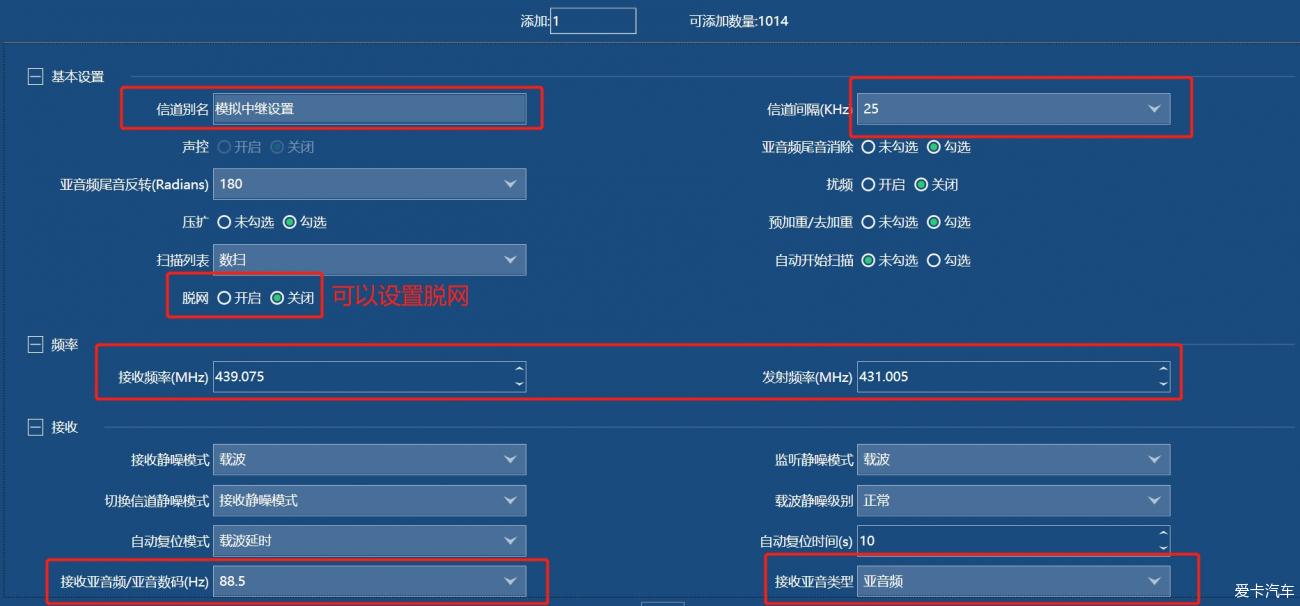

3.模擬模式下中繼信道設置。同樣是可以更改信道名稱。設置25的信道間隔。設置中繼的上下行頻率。脫網模式可以設置。設置發射或者接收亞音類型后，可以調整亞音值。最后點擊下方的確定。模擬信道就設置完成。

二）、數字信道的添加。

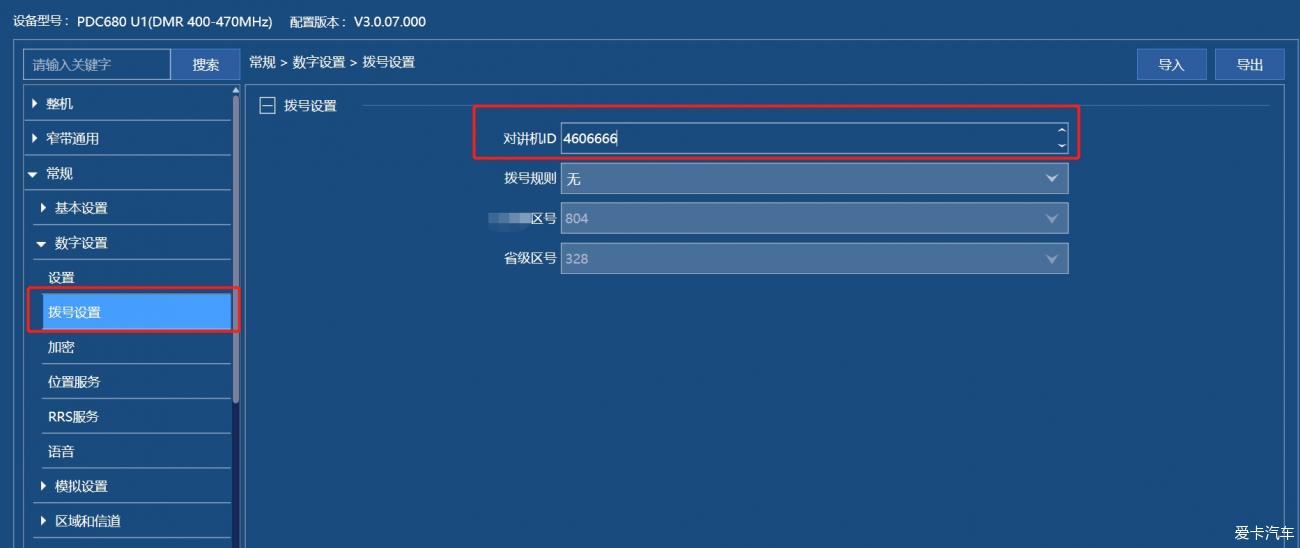

1.設置本機數字呼叫ID。從菜單項里面找到常規→數字設置→撥號設置。 在對講機ID里面填寫自己的數字ID。建議申請國際ID，方便在46001組通聯.

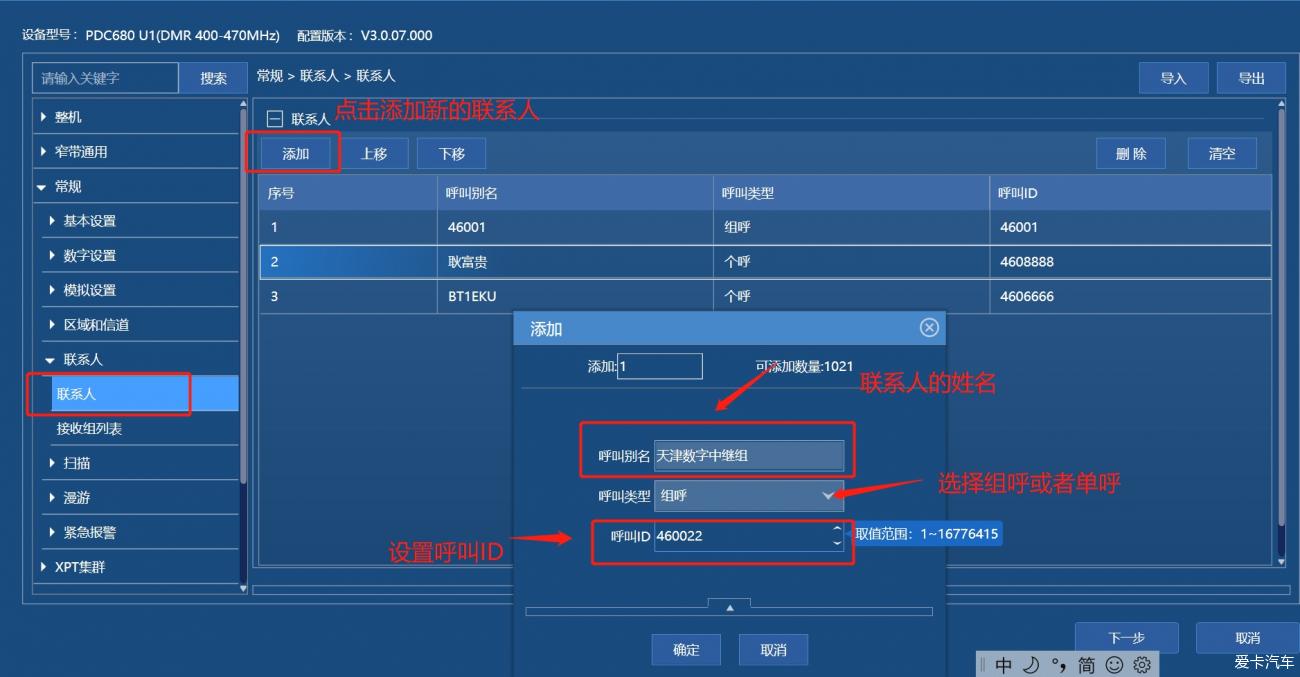

2.設置聯系人。常規→聯系人 點擊添加可以添加新的組呼或者是單呼。 點擊添加按鈕后會彈出聯系人編輯窗口，可以編輯呼號或者姓名等別名。呼叫類型里，可以選擇組呼和單呼（設置單呼的時候，如果已存的聯系人發起的呼叫，就會直接顯示他的名字）。正確填寫數字ID。

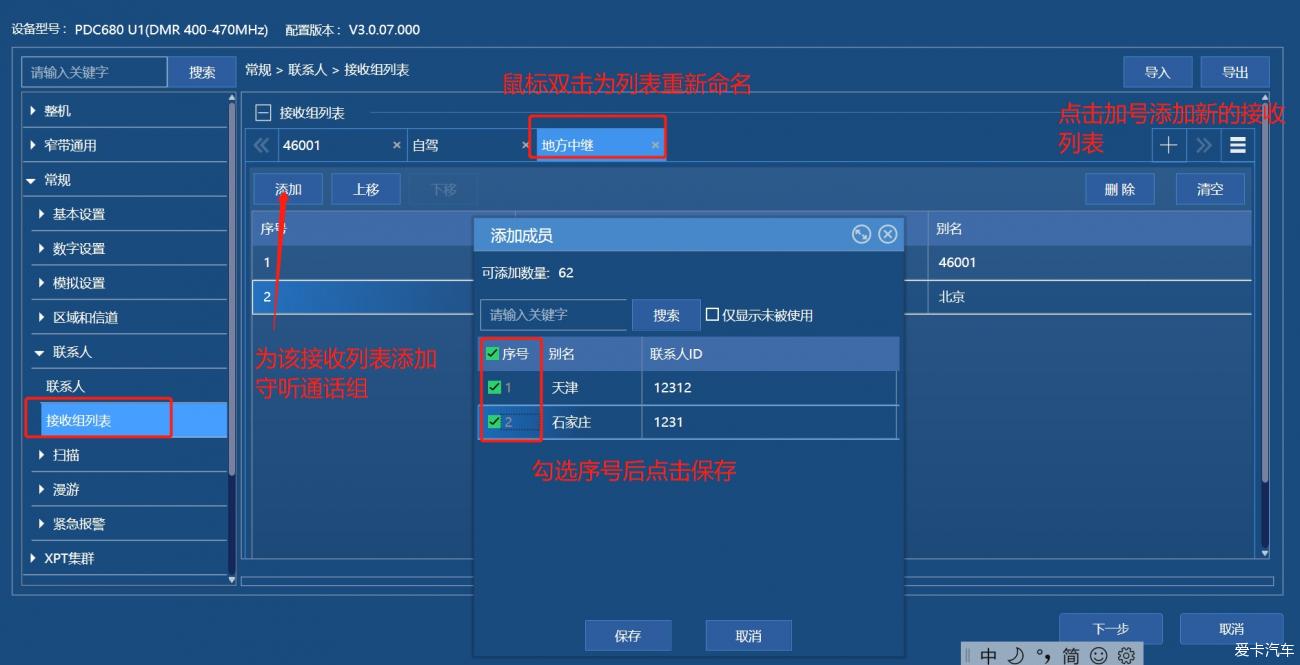

3.設置接收組列表。 常規→接收組列表。 點擊加號新建接收組列表。鼠標雙擊后可以給接收列表個性化命名。點擊添加，為該列表添加要守聽的通話組。 一個接收列表可以添加多個通話組。也就是說，一個信道可以同時守聽多個通話組的通聯，愛玩的同學可以開發一下。

4.添加數字信道。 常規→區域和信道→數字信道。 右邊編輯區域會顯示所有的已經編輯好的數字信道。點擊添加，會彈出新建的數字信道編輯窗口。同樣設置個性化名字。 選擇正確的時隙和色碼。編輯掃描列表等。

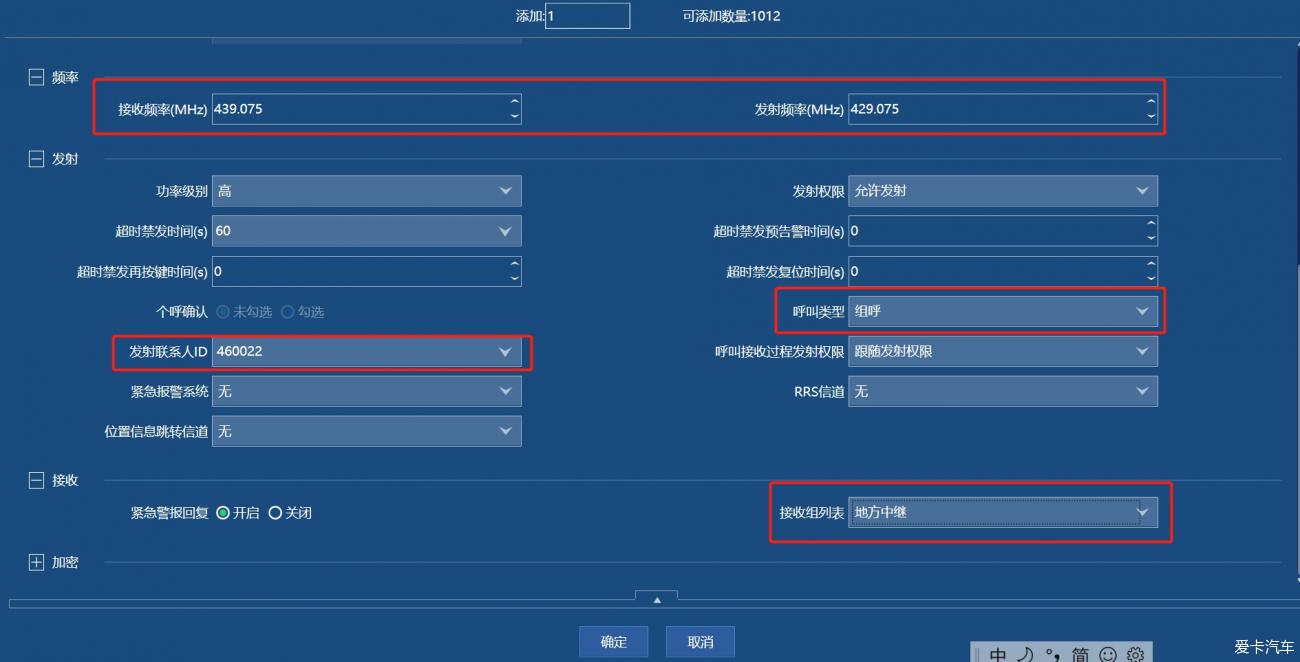

5.編輯數字信道。 正確填寫發射和接收的頻率。發射類型選擇組呼。發射聯系人ID選擇已經編輯好的一個聯系人列表里面的聯系人，也可以直接填寫數字ID。 接收列表選擇之前編輯過的一個對應的列表即可。點擊下面的確定 完成數字信道的編輯。

　　三）、添加區域
不得不吐槽一下，海能達的邏輯比較燒腦。雖然和摩托羅拉的邏輯二者相似。但是摩機的寫頻界面直觀且明了。有朋友明明編輯了數字信道和模擬信道，但是機子上卻找不到。是因為沒有設置區域！沒有設置區域！沒有設置區域！

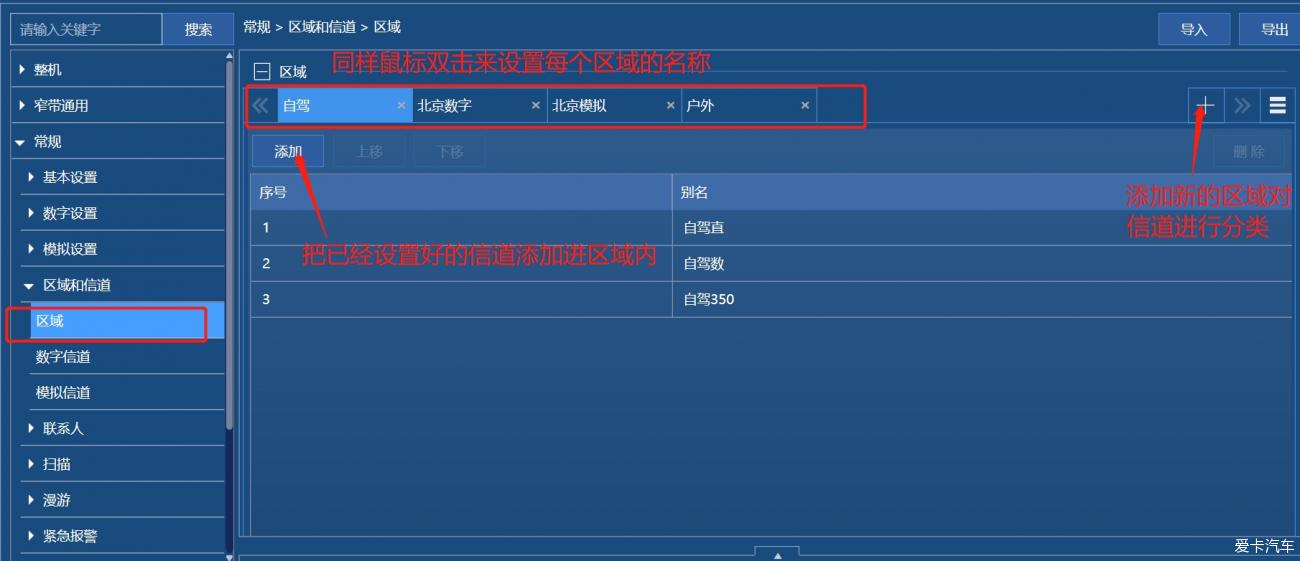

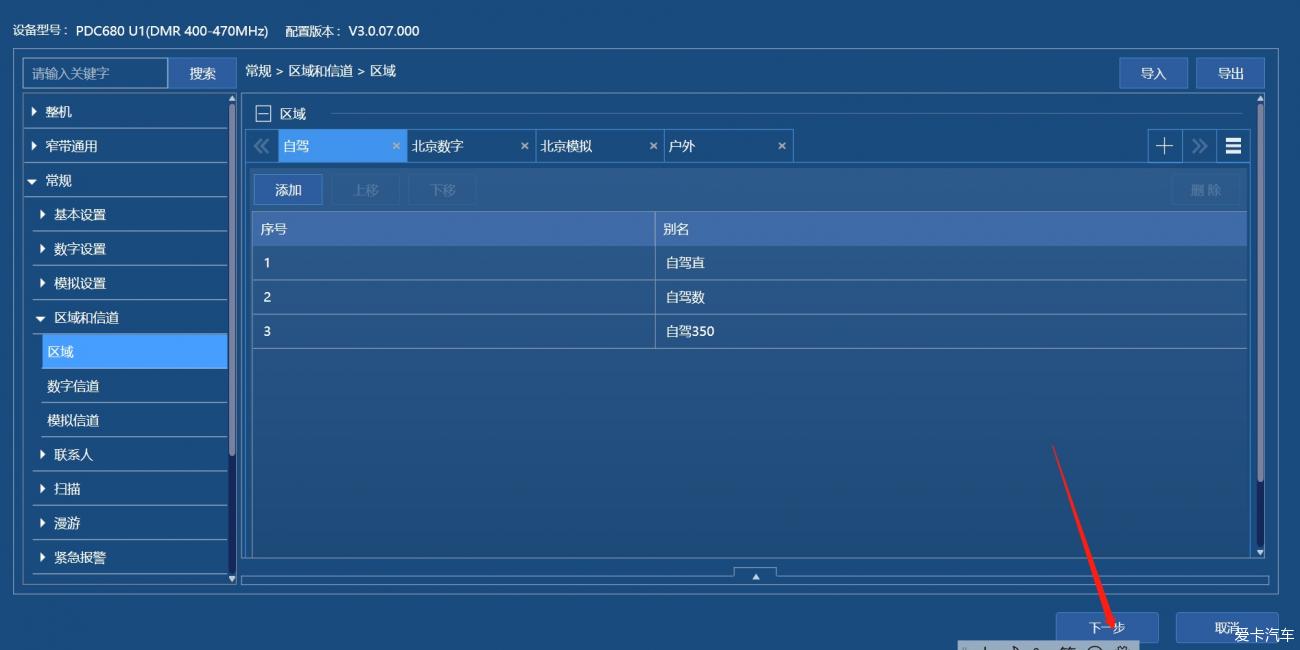

可以設置不同的區域，把已經編輯好的信道進行分類。區域的名字可以直接鼠標雙擊后進行更改。操作邏輯和編輯接收組列表類似。

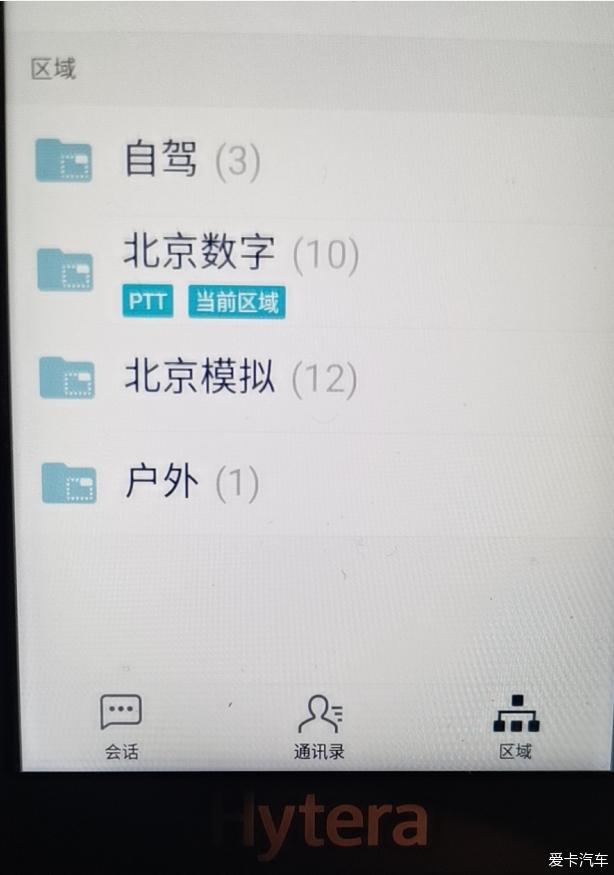

這是實際效果。

設置完區域之后 寫頻軟件的編輯內容已經完成，剩下的就是點擊下一步，生成寫頻文檔。

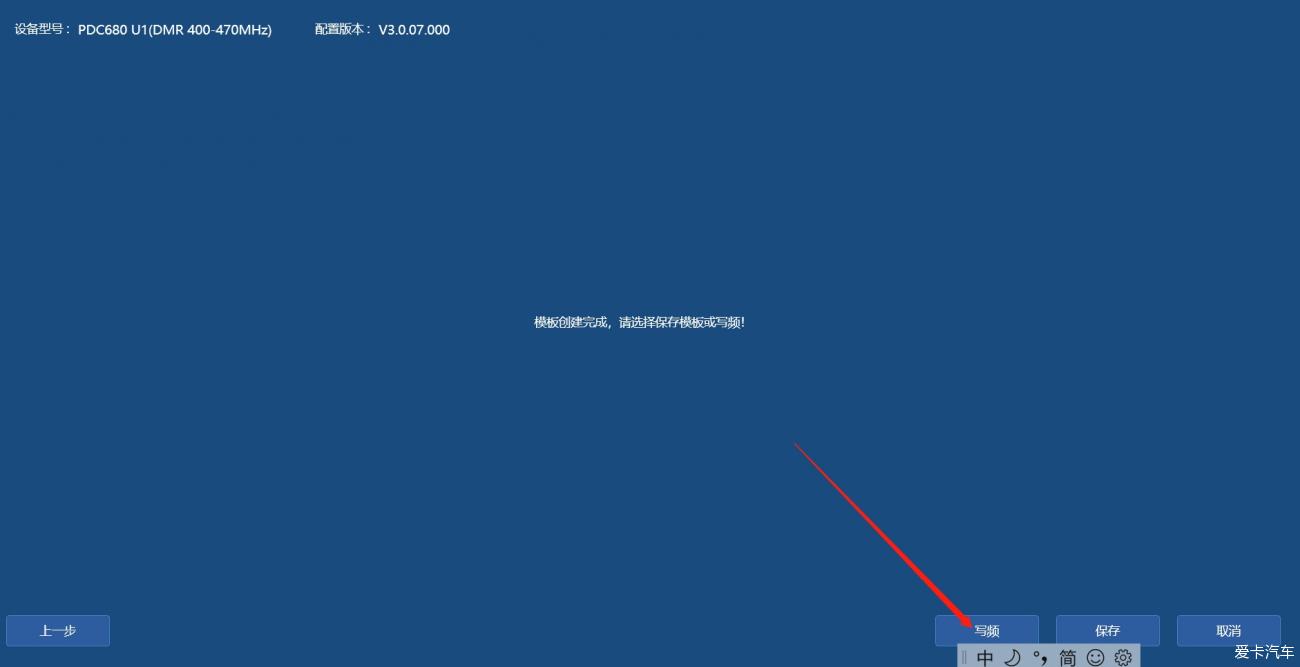

點擊保存，或者直接寫頻。 等寫頻完畢，對講機就可以使用了。

至此，PDC680的信道設置就已完成。可以愉快的和頻率上的友臺通聯了。作為專業用途的機子，還有更多的功能可以去嘗試設置，更多的玩法可以開發，這里就是純?nèi)腴T的設置，更多豐富的功能歡迎大家來交流，共同進步。


這里是BI1JUB，業余無線電世界的小學生，期待能和頻率上的友臺通聯。73送給大家。
