主頁（http://www.www.jjxinkai.com）：東方通信:公安行業整體解決方案---PDT篇(4)

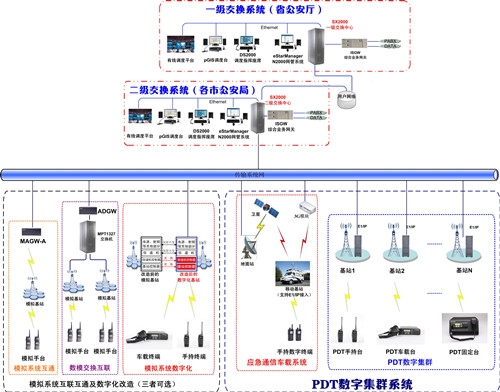

圖4 PDT數字集群系統與模擬系統混合組網架構示意圖 ◆ 模擬基站的接入 對于原有模擬基站，不需要做任何變化，由東方通信研發的“模擬系統互通網關MAGW-A”設備即可實現新建的數字集群系統和現有模擬系統的互聯互通。“模擬系統互通網關MAGW-A”設備可放置在原有模擬集群基站或者數字集群基站的機柜中，“模擬系統互通網關MAGW-A”設備放置的位置需為模擬信號可覆蓋的區域。該方案一套“模擬系統互通網關MAGW-A”設備支持一路組呼叫。 ◆ 與模擬交換互聯 該方案由東方通信研發的模擬交換互通網關ADGW即可實現與原有模擬交換機的互聯，前提條件是原有MPT1327模擬交換機須開放相關接口協議。 ◆ 模擬基站數字化改造 該方案針對目前公安領導普遍所困惑的“如何保護和利用好原有老的模擬系統，在此基礎上考慮如何能平滑過渡到新的數字系統”這一技術難題。因此，東方通信和北京信和安聯合推出“現役模擬基站改造升級為數模兼容基站”的解決方案。此方案分為如下步驟實施： 第一步，模擬基站數字化; 目的：徹底解決目前模擬系統存在諸如：系統聯網困難、突發話務量容易死機...等諸多問題，同時簡化網絡結構，提高系統運行效率，并繼續使用模擬終端，用戶不需要做任何改變。 方法：首先用SX2000數字交換中心替換模擬系統交換中心，同時模擬基站中的信道控制器和基站控制器需要替換為新的“數模兼容信道控制器NTC-BSC-04”和“數模兼容基站控制器BSC-M”，保留原有模擬系統中的模擬信道機、電源及天饋部分，不改變空中接口的信令，仍然使用模擬終端;雖然還是模擬終端和模擬信道，但系統內部的接口和信令已經全部數字化。 第二步，模擬信道機數字化; 目的：根據業務的需求，逐步增加數字終端的數量，模擬終端隨使用年限自然淘汰，模擬信道也隨之逐步轉換為數字信道，平滑遷移到PDT數字集群系統。 方法：對保留下來的模擬信道機進行數字化改造，增加“數模兼容信道管理模塊BSR-M”，此時該基站轉換為為數模兼容基站，同時支持模擬終端和數字終端的入網和使用。隨著數字終端的增加，模擬終端的自然淘汰，逐步減少模擬信道數量，增加數字信道數量，直到全部轉換到數字終端和數字信道; 改造后的基站統一接入SX2000數字交換中心，可實現單呼、組呼、遙暈、復活、登記等集群功能。 -------本方案是國內首個把現役模擬基站轉換為數模兼容基站、并最終遷移到PDT數字集群系統、全球最平滑實現“模轉數”的整體解決方案，真正保護了用戶已有投資，大幅度減少了數字化投資。 總結
1) 多體制，多頻段。東方通信可提供全套的PDT制式的數字集群系統設備，并支持不同制式、不同頻段的混合組網。
|
