主頁（http://www.www.jjxinkai.com）：IC-F7000快速說明書

目  錄

1．  面板………………………………………………………………………………1

1．1 控制器面板……………………………………………………………………1

1．2 主機面板………………………………………………………………………2

1．3 麥克風…………………………………………………………………………2

1．4 LCD顯示屏…………………………………………………………………2

2．  信道編程…………………………………………………………………………3

2．1 增加信道………………………………………………………………………4

2．2 編輯已有信道…………………………………………………………………4

2．3 刪除信道………………………………………………………………………5

3．  ID編程…………………………………………………………………………5

3．1 進入初始設置…………………………………………………………………5

3．2 Selcall選呼ID輸入……………………………………………………………5

3．3 刪除Selcall ID…………………………………………………………………6

3．4 ALE ID 碼輸入…………………………………………………………………6

3．5 刪除ALE ID 碼………………………………………………………………6

4．  話音接受或發送操作……………………………………………………………7

5．  選呼操作…………………………………………………………………………7

5．1 選擇信標呼叫…………………………………………………………………7

5．2 選擇呼叫………………………………………………………………………7

5．3 ALE呼叫………………………………………………………………………8

5．4 結束 ALE呼叫 ………………………………………………………………9

5．5 ALE探測………………………………………………………………………10

6．  VFO〈頻率〉方式………………………………………………………………11

6．1 CHANNEL /VFO 方式選擇…………………………………………………11

6．2 調整頻率………………………………………………………………………11

6．3 分頻操作………………………………………………………………………12

7．  簡易方式操作…………………………………………………………………13

8．  快速設置方式…………………………………………………………………13

8．1 進入快速設置方式……………………………………………………………13

8．2 工作方式選擇…………………………………………………………………13

8．3 電臺發射功率選擇……… ……………………………………………………13

8．4 予放操作………………………………………………………………………13

9．掃描……………………………………………………………………………13

9．1 進入掃描編輯………………………………………………………………14

9．2 打開、關閉掃描……………………………………………………………14

9．3 掃描組選擇…………………………………………………………………14

1．面板

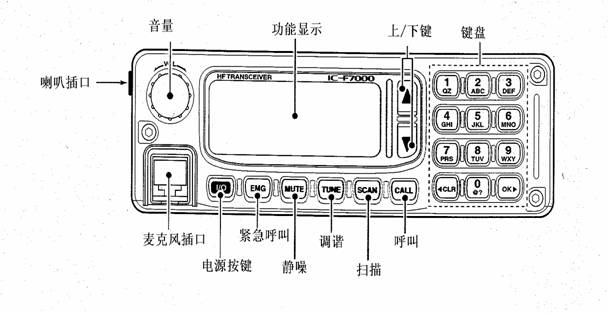

1.1 控制器面板

電源按鍵：[I/O]

按下，打開電源。

當電源已打開，快速按下[I/O]，進入“快速設置方式”。

              再次按下[I/O]，退出“快速設置方式”。

按下約1秒鐘，關電源。

靜噪鍵：[MUTE]

按下可選擇靜噪方式：話音靜噪，信號電平靜噪，選呼靜噪。

調諧鍵：[TUNE]

按下約一秒鐘，啟動手動調諧。

上/下鍵：[UP]/[DN]

選擇信道或設置方式的項。

掃描鍵：[SCAN]

按下啟動或停止掃描。

呼叫鍵：[CALL]

按下進入呼叫菜單，再按退出。

按下約一秒鐘發送呼叫。

1.2 主機面板

         1.3 麥克風

[PTT]：按下講話，釋放接收。

[DN]/[UP]：下/上按鍵。

[LOCK]：滑動時，開啟或者是關斷“上/下 按鍵功能”

1.4 LCD 屏幕

本機有兩種顯示屏：信道顯示，頻率顯示。

信道顯示方式可顯示已編程信道號及信道注釋：

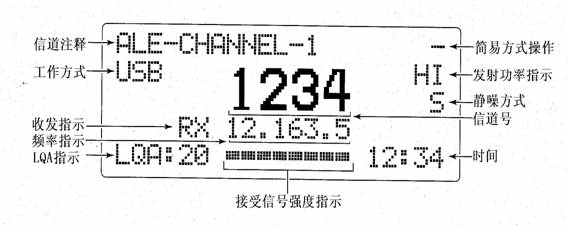

信道顯示：

            LQA指示：當工作方式為ALE顯示信道LQA級別（0-30）。

發射功率：顯示發射功率為HI（高），MID（中），LOW（低）。

靜噪方式：“V”話音靜噪；

         “L”信號電平靜噪；

         “S”選呼靜噪。

信道注釋：顯示信道注釋，GPS位置數據。

          掃描時顯示“Scanning”，調諧時顯示“Tuning”，調諧完成“Tuned”。

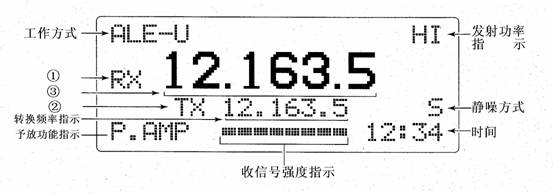

頻率顯示：
