主頁（http://www.www.jjxinkai.com）：如何在海島上架起業余無線電臺？

海島通信一直是城市HAM非常渴望和熱衷的業余無線電戶外活動，為何要到海島做短波通信？海島通信的最大魅力在于可以遠離干擾源的城市和廠區，獲得干凈良好的無線電電磁通信環境、獲得遠好于日常居住地架設天線受限的通信環境；其次，當然是離開喧囂的城市生活，在海邊感受大自然的恩惠。

出發前的準備

出發前我們要先做好去海島通聯需要攜帶的器材列表，以精簡夠用為原則。

我和朋友帶了一部ICOM IC-7100 全模式全頻段模擬數字電臺、約20m長帶屏蔽網的優質網線和ICOM AH-4 小型高速自動天調、約10m電線作為長線天線振子、一條日本鉆石 SRH-940 50/144/430MHz 三波段天線和轉換口、還有一塊自制的11.1V，容量約為 16 Ah的三串鋰聚合物電池、傘兵繩和急救安全剪刀。

安全保障物品也是收拾行李中需要仔細考慮到的，此行去的地方有村民居住，因此并不需要很多的保障的物品。

我們準備了用于照明的設備：美軍軍用SideWinder 公發照明燈（非戰術燈、非作戰環境具備戰術強光閃爍的機能意義不大，更需要長時間的弱光照明，避免對眼睛刺激更能提供長時間的照明需求續航能力保障）；軍版帶有肉眼不可見IR光源（可以配合紅外頻段夜視儀例如 AN/PVS-14 ），其中帶有動物不可見的紅色低光照明光源；用于發現血跡的藍色特定光譜光源；五號電池2節。

野外求生用的緊急火種：打火棒鎂條和刮片（系在一起）；一把輕量化的多用螺絲刀，里邊有多種常用刀頭；一把工具小刀（安檢被沒收也沒所謂的那種，在野外刀絕不能少，到達本地后，再購買一把工具刀用于施工和防身)。

野外天線架設的環境思考和判斷

到達設臺地后，HAM往往難以按捺心中的興奮和激動，特別是看到漂亮海景、美麗海島和植被的時候。于是，在架設天線前，需要先思考和判斷兩方面情況：所處環境的坐向和走勢，天線的方向性和通信的主要方向。架設天線和環境之間的大致關系，架設天線的難易程度。

成品便攜天線套裝VS自動天調加長線天線?

無論是海島通信或是野外架臺，天線是致關重要的一環，條件允許的話，最理想的當然是能夠架設大型的定向天線。

由于個人攜帶的裝備非常有限，這次同行的 HAM攜帶的就是一套成品便攜短波天線。

這類天線，我還是第一次使用。當架設起來的時候，我開始意識到，這種便攜天線并沒有想象中那么方便，雖然它是帶有 Trip 縮短加感線圈的自然諧振Dipole 型變形天線，例如可調整為水平Dipole、正V、倒V天線；打豎架設成為GP天線，但是在實際使用過程中，指定頻率的諧振和調試工作量并不小。

表面看調整并不是很困難，但問題在于每一次諧振的調整前后，都必須先把升桿降下來重新調整，再重新升上去固定高度位置，才能較為準確地測試調整后的效果。

如果需要改變工作諧振頻率的話，就要重新進行調整，麻煩亦然甚至更甚。架設的時候，如果升桿頂部沒有專用的安裝口，天線還需要用扎帶去固定在升桿的頂端。

另外，升桿的底部同樣需要找東西、想辦法固定在地面，或是挖一個有足夠深度的洞插進去才能安穩。

看到這里，強烈感覺到帶支5~6m長的閃光燈燈架有多么的明智，既解決頂部接口，亦解決底部對整支升桿支撐的問題，而不是選擇一支看似方便的升降桿。

我常用的ICOM 原裝AH-4全自動天調日常掛在窗外伸出去的釣魚桿上，天調原裝買回來的時候，在包裝中有5m左右的饋線和控制線，這為日后架設提供了很大的方便。

我甚至不會忘記帶饋線，因?yàn)闊o論是饋線和控制線都是直接安裝到天調里邊的。擴展長度也非常簡單，網上早已經有擴展接口出售。在家中閑置的電線堆里，隨手剪一段13m的電源線備用。海島架臺的地方有較高的樹和民房，拉天線絕對不會有問題了，而且有高度。

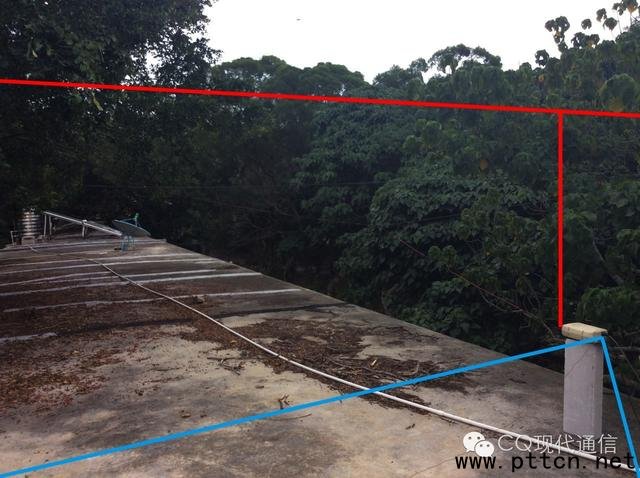

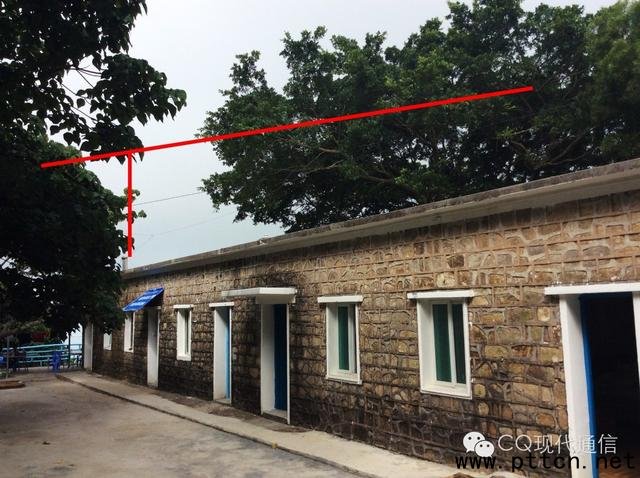

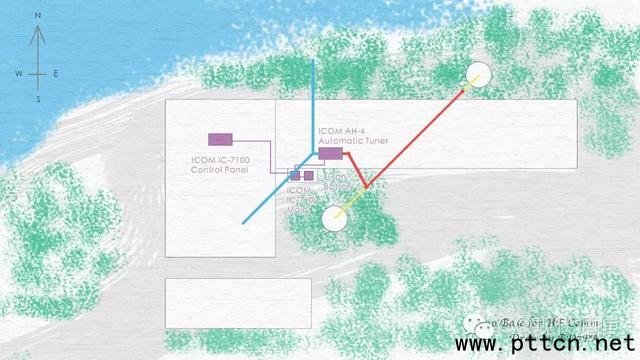

海島上有一列一層高的平房，自東往西方向延伸、座北朝南。我們借來了梯子上到平房頂視察，有兩棵樹在西南和東北角，可以在之間架設天調的主輸出振子。

我們用兩段約10m長的軍用Dipole銅線，接到天調地線并分別向東和向南分開垂放在樓面和一側的金屬棚頂。

無論是野外或是海島架臺，天線的架設可能是此行最大的經驗收獲。無論那種架設方法，沒有原則上的誰對誰錯，只有在現場環境下選擇適合或更適合的架設方式，因此在天線的選擇方面可以在便攜性與高效率之間權衡。

天線的變形（多種變化形式）在良好的電磁環境中變化不大，變形的目的為減少干擾和對電離層間入出角變化而存在。

天線的集膚效應讓我深深明白到，天線振子面積和效率之間有多大的關系，再去海島架臺時，我會選擇軍用的拼裝管替代電線，雖然電線攜帶方便，但表面面積非常有限，能夠產生的感應電流也很有限，發射時通過的高頻電流在小面積下獲得的電界磁界轉換效率亦非常低，這就解釋了為什么有時接收效果差。

自然諧振是非常重要的，讓天線處于自然諧振是非常重要的效率保證；雖然全自動天調（或手動天調）可以幫助不同頻率、不同感抗特性的長線振子，轉換和傳送出與收發信機相同感抗的高頻信號能量，但是振子在物理諧振情況下，自然就會有高的電界與磁界轉換效率。

天線是電磁兩種能量之間的轉換器，雖然看似極簡單的東西，然而物理和高頻電子學的微觀世界并不是看現象就能理解的。

天線上并接著多根振子，會根據不同的工作頻率，而自動切換，也就是我們常說的三單元倒V天線。如果為了增加全自動長線天調的工作效率，也可以把多個諧振于不同頻率段的輻射振子，并接到長線天調中去。先以標準的1：1巴倫進行諧振修剪調整，然后再把振子用于自動天調。

考慮環境限制、天線架設效率、不同頻率切換和需求、單人背負便攜性等條件，使用全自動長線天調的優勢似乎更便利和明顯。更輕量化的選擇應該是巴倫、自然諧振振子、饋線的組合，但需要一定的調試技巧。

當工作頻率自然諧振、振子面積、定向引導、反射振子、地網匹配、高度都達到一定程度，天線效率自然就高。

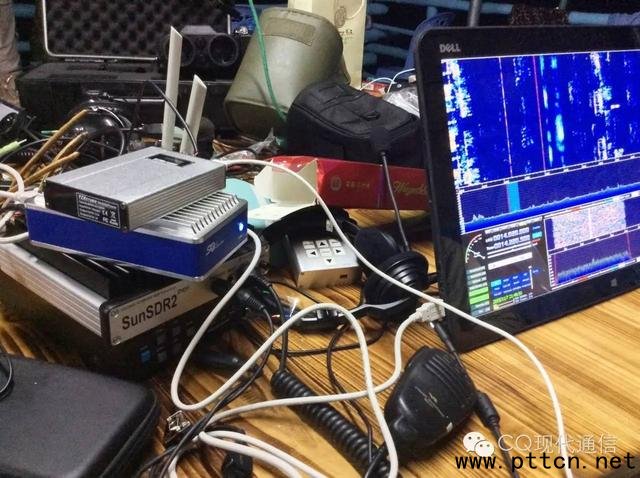

在海島遠征中傳統電臺與SDR通聯表現如何？限于篇幅，我們下期再聊！

作者：BD7PA
