主頁（http://www.www.jjxinkai.com）：使用APRS手臺，五分鐘內開始從電波中讀取信息

APRS（Auto Packet Reporting System）自動數據報告系統對于許多朋友來說已經并不陌生，它是業余無線電愛好中通過數據通信實現信息交換的一種玩法，可以交換臺站地理坐標信息、氣象信息、遙測數據、短消息等。但是，APRS除了需要大量的Digipeater（數字中繼）轉發你的信號以外，還需要較多的iGate（網關）來接收電波中的數據，并在電腦上進行表示或上傳，以實現交換和互聯網服務應用。

目前，愛好者中較多的網關設置方式，主要是利用普通電臺連接TNC（Terminal Node Controller）終端節點控制器，最終與電腦或路由器相連接而搭建形成。比較常見的產品有Argent Data Systems公司的Open Tracker（OT）、Tracker2（國內版為OT2M）、Tracker3以及國內的51 TNC等等。

使用這樣的方式搭建，優勢是經濟實惠，性價比高，非常適合長期固定的網關臺站使用。其缺點則是搭建流程較為繁瑣、線纜較多。有時候，我們需要攜帶電臺到外地游玩、活動、暫住，因此一個可以快速機動的APRS網關也必不可少，可以用于在外地暫住的相關業余愛好活動、戶外探索活動、應急救援指揮等。

正居住在新西蘭的筆者就有了這個想法，由于當時受飛機行李攜帶的限制，只帶了一只KENWOOD TH-D72E手臺到了新西蘭，但時間久了，心里也非常癢癢想玩會兒無線電。于是決定利用現有的TH-D72E電臺，研究一下如何使用它自帶的數據接口與電腦連接，快速搭建一個便攜網關。

搭建的準備與連接

搭建前，要準備好所有必需的軟件和硬件。硬件方面，首先必不可少的就是需要一臺APRS電臺和筆記本電腦兩大“主力軍”。本文APRS電臺以KENWOOD TH-D72E手臺為例，通過研究說明書，其機身側面設計有一個mini USB B型插座，可直接用于數據連接。其次，需要設備之間的連接線纜。TH-D72E手臺與電腦的連接，只需要一根最常見的USB數據線即可，一端為mini USB B型插頭，另一端為USB A型公頭。

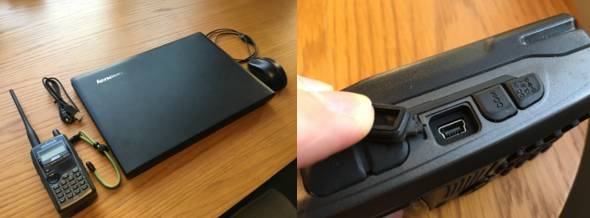

搭建所需的設備，手臺側面的USB接口即可用于和電腦間的通信

軟件方面，電腦需要安裝可以實現網關功能的APRS軟件，筆者選用了在愛好者中較為流行的APRSIS32軟件。但請朋友們注意，如果打算搭建的是移動脫機網關，請事先在網絡的環境中下載好離線地圖，否則屆時沒有網絡連接將導致軟件無法獲取在線地圖，難以使用地圖界面工作。如果是聯網使用，則不要忘了給電腦連接上網。

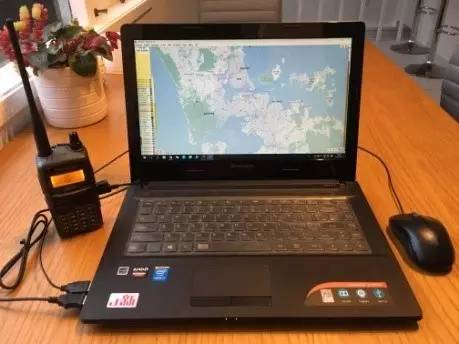

連接完成示意圖

所有硬件和軟件準備好之后，只需要一步即可完成連接，那就是插上USB數據線。如果電腦無法識別連接上的硬件，需要安裝PL-2302（USB轉RS232）驅動程序。

菜單設置與使用

要使得網關能夠正常工作，還需要對電臺和軟件的菜單進行正確的設置。首先，對TH-D72E電臺進行設置。

其一，要將電臺的TNC切換到正確的模式。通過按“TNC”按鈕（數字2號鍵）兩下，將內置TNC切換到“PACKET”（數據）模式，屏幕上會顯示“PACKET12”字樣。在這個模式下，TNC將只進行APRS數據的編解碼工作，電臺自身不會存儲所接收解碼的APRS數據，而是將其傳遞給電腦端使用。這個模式也就是大家常提到的“KISS模式”（KISS=Keep It Simple, Stupid）。

其二，要確認電臺的數據通信速率是否正確。進入電臺的菜單模式，找到APRS選項的33號菜單，將“COM PORT”（串口）的通信速率調整為9600bit/s即可。

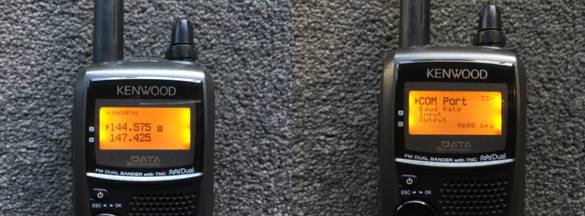

將電臺設置成PACKET12模式，并將電臺的通信速率調整正確至9600bit/s

其次，就是對電腦的APRSIS32軟件部分進行正確設置。在APRSIS32軟件中，如果要與GPS、電臺等設備進行通信，就需要在軟件中添加一個通信端口。我們可以通過“Ports”（端口）-“New Port”（新建端口）菜單，新建一個“KISS”模式的COM端口（串口），用來與電臺進行通信。COM端口的序號可以通過下拉菜單查找到正確的端口號，同時設置正確的通信速率和參數。同樣的，應將通信速率設置為9600bps，Parity（奇偶性）設置為“None”，Data（數據位）設置為“8”，Stop（停止位）設置為“1”。

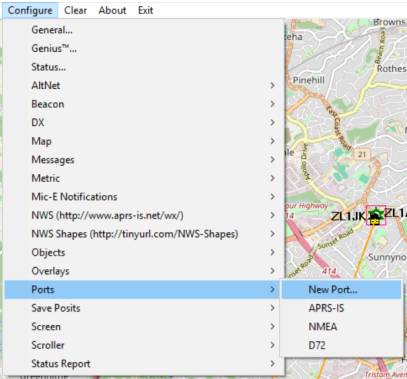

在APRSIS32軟件中新建端口

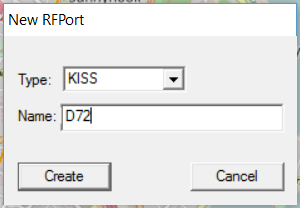

在APRSIS32軟件中命名新建端口

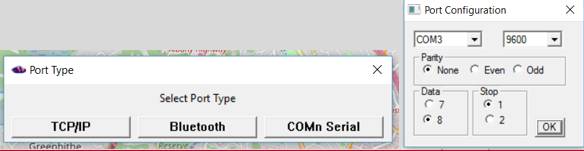

選擇正確的端口類型并設置正確的通信參數

按照上述設置結束后，依次點擊菜單的OK（確認）鍵和“Accept”（接受）鍵，利用TH-D72E電臺搭建APRS網關就完成了。整個搭建和設置流程，稍微熟悉一點的朋友不超過5分鐘肯定都能完工。

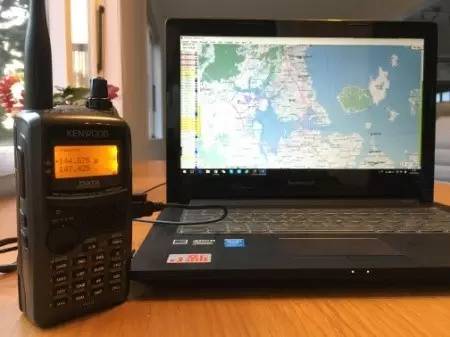

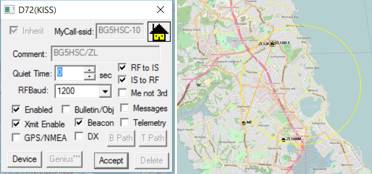

設置完成后點擊“Accept”即可 軟件顯示網關能夠正常工作

小結

這樣用筆記本電腦和手持APRS電臺直接搭建出來的網關，其好處是：機動性能好、連接線纜少、搭建耗時短，比較適合外地臨時使用、戶外活動、應急救援等等，有興趣的朋友不妨試一試。
