主頁(http://www.www.jjxinkai.com):天線改裝:為Icom IC-E90電臺換裝手持磁環天線,效果實測 天線對對講機信號的影響是非常重要的。天線的設計和性能會直接影響對講機的發送和接收能力,以及信號的傳輸質量和范圍。 國外的一位無線電愛好者IZ0HCC,嘗試用磁環天線的方式對對講機進行改造。IZ0HCC制作了一款在VHF頻段上調諧的小型天線,用于改造Icom IC-E90電臺上,天線帶有SMA雄性連接器,方便在便攜電腦上使用。

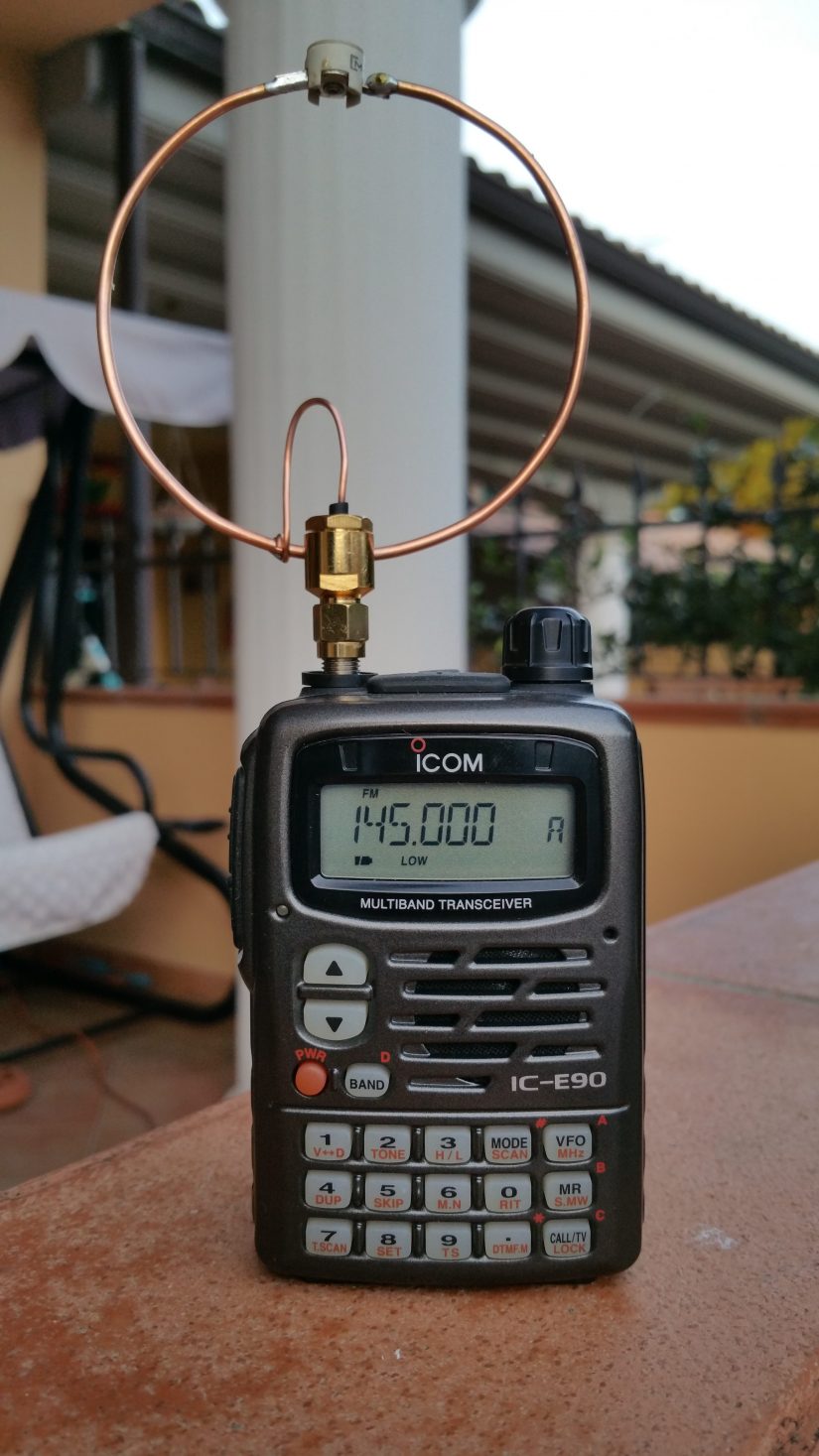

IZ0HCC制作的手持磁環天線使用了一個要焊接的SMA雄性連接器,一個9-35pF的陶瓷電容器和一段從舊同軸電纜中回收的實心銅線。磁環的直徑為8厘米,非常小巧。陶瓷電容器也可以用一個小型同軸電容器替代,例如螺紋式電容器,以便更容易進行調節。 以下是IC-E90電臺裝上新天線的效果:
用天線分析儀對信號進行測試: SWR和帶寬:約為500千赫
相位:
R,X,Z:
Rp,Xp,Zp:
回波損耗:
史密斯圖(Smith Chart)與2的SWR詳細信息:
是不是很有意思?有沒有動手改造下自己電臺的沖動? 科普: 手持磁環天線是一種特殊類型的天線,通常用于移動和便攜式無線通信應用。它的主要作用是增強無線電信號的接收和傳輸能力。 以下是手持磁環天線的一些作用和優勢: 增強接收信號:手持磁環天線具有較高的接收靈敏度,可以在信號較弱的環境中提供更好的接收性能。它可以捕捉到遠離基站的信號,并將其放大和轉換為可讀的聲音或數據。 提供更遠的通信距離:相比于普通的內置天線或簡單的短天線,手持磁環天線通常具有更長的天線長度和更高的增益。這使得它在通信距離方面具有更好的性能,可以實現更遠的傳輸范圍。 改善信號質量:手持磁環天線可以減少信號的干擾和噪音,從而提供更清晰和穩定的通信質量。它可以過濾掉不需要的信號干擾,使通信更可靠。 便攜和靈活性:手持磁環天線設計緊湊輕便,方便攜帶。它可以隨時隨地使用,適用于戶外活動、旅行、應急通信等場景。此外,由于磁環天線的設計靈活性,它可以在不同頻段和頻率范圍內使用,適應不同的通信需求。 需要注意的是,具體的作用和性能還取決于天線的質量、頻率范圍、使用環境和設備的兼容性。對于特定的應用和需求,選擇適當?shù)氖殖执怒h(huán)天線是確保良好通信的重要因素。 (中國集群通信網 | 責任編輯:李俊勇) |
