成本170元以?xún)?nèi)的7.023M CW業余無線電QRP玩法參考
時間：2023-07-12 來源：未知 作者：陸濤 點擊：
次
主頁（http://www.www.jjxinkai.com）：成本170元以?xún)?nèi)的7.023M CW業余無線電QRP玩法參考
非專業玩家，之前就聽說業余無線電是比較燒錢的愛好，而且個人現在住的房子環境也有限，在靠近市區的地帶，也不是樓頂，沒有萬惡的資本主義的house + 凱迪拉克的配置。不好搭設好的天線，所以搞個專業的臺也是白搭。
綜上所述對我來說QRP是個不錯的選擇，沒有設備自己做嘛，我們的目標是追求最高的性?xún)r(jià)比，也就是合理costdown，在不降低體驗的基礎上降低成本。廢話少說，上圖
發射接收機，選擇的是diy超級章魚，這個目前看來是個很成熟的東西，據說可以通過驗機，電源部分用7805，可以直接用開關電源火牛，實測和干電池沒區別，接收有電感 + 雙晶振濾波，NE602差頻。發射功率放大采用的是D882，實測輸入功率可以到5w左右，如果稍微改一下成IRP250之類的話，我估計可以放大到20W左右....當然沒試過，我買的是網上的套件，不到100元，買來也就是一個焊接的事情。
當然，一次焊接比較多的器件和調試麻煩，建議先買個簡單的套件 皮鞋之類的練練手，不到20塊錢的東西，甚至板子都不用買，自己用廢的零件就可以搭出來，個人認為皮鞋的電路其實設計的很好，如果接受前級加個晶振濾波的話，效果會更好。

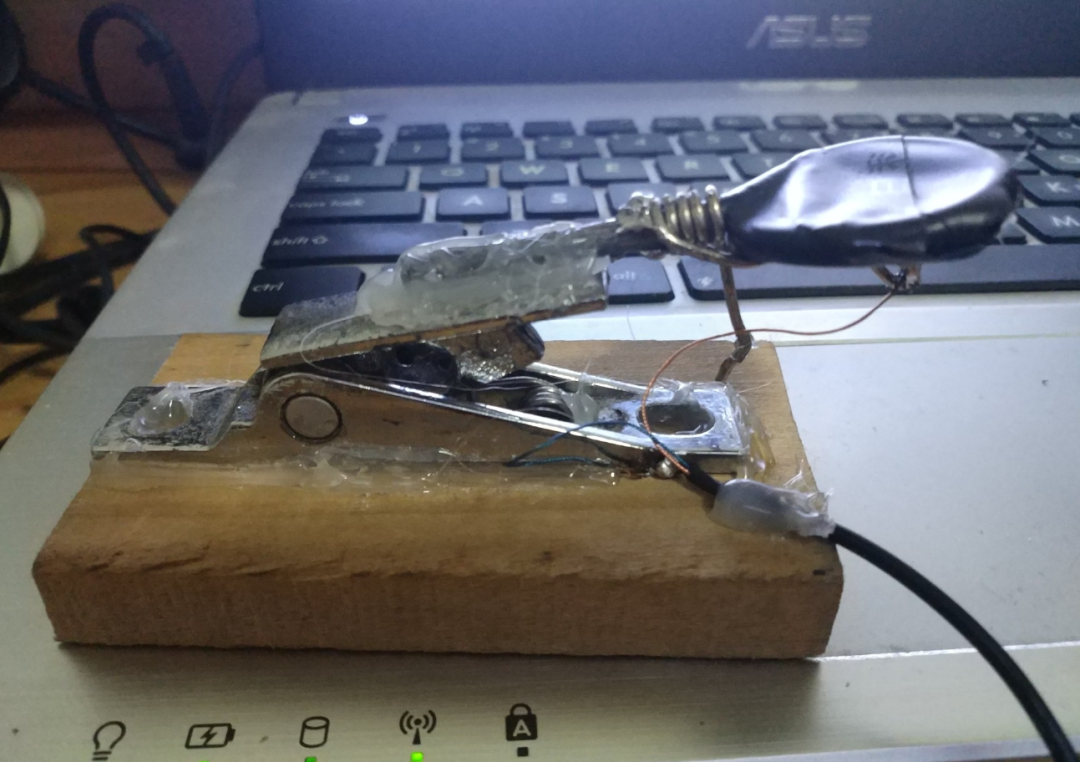

電鍵這種簡單的東西，還買現成的干嘛？窗框回形針彈簧自己做。當然這是普通電鍵，建議如果要自己買電鍵的話，就去買自動鍵好了。自己diy還是要一點追求的，就是盡量接近正式的電鍵的風格，我用的是不銹鋼的窗鉤鋸開制成的
饋線：SMA延長線一根，20多 1:6巴倫：這個是被坑了。。。網購的40元，拆開一看就是一塑料盒+磁環+線圈，完全可以自己DIY。之前不清楚不平衡線路轉平衡線路時對巴倫的原理很迷惑，現在搞清楚了
天線：最簡單的長線天線，隨便找到的銅芯電線，但是注意要多銅絲芯線，不要單股的。適配1:6巴倫
音響和電源不算成本。
最后連接起來，到了傍晚，就可以聽見此起彼伏的CW信號了，像稻田的青蛙鳴叫一樣。。。。
QOS還在進行中，主要是對莫爾斯碼還是不太熟悉，抄碼有困難，現在聽多了感覺都幻聽啦。。
